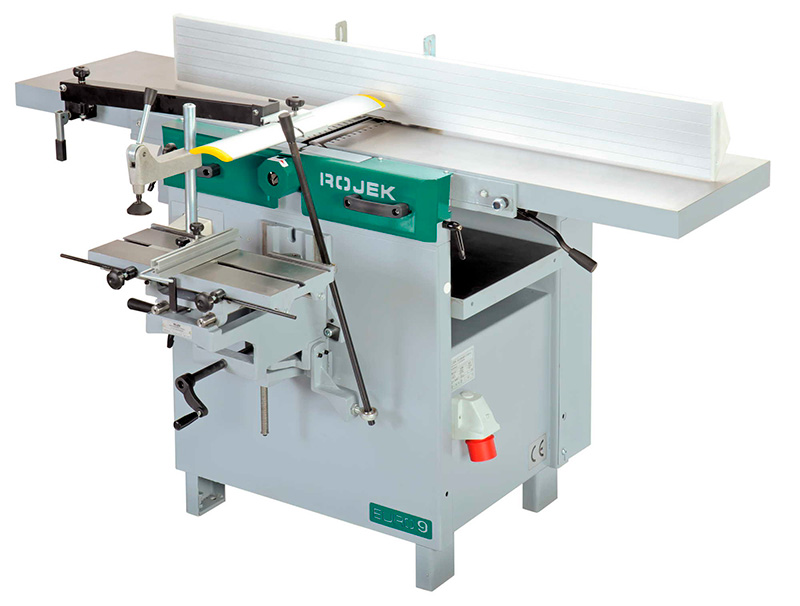

Фуговально-рейсмусовый станок относится к классу комбинированных деревообрабатывающих машин. Чешский станок MSP предназначен для двух самых распространенных на деревообрабатывающих производствах задач: фугования и рейсмусования древесины и материалов со сходными свойствами. Фугование – процесс строгания плоскостей заготовок нижним ножевым валом для создания однородной базовой поверхности для дальнейшей обработки. Рейсмусование – процесс строгания плоскостей заготовок верхним ножевым валом при базировании по нижнему столу для получения однородной толщины в любой точке по длине и ширине. Помимо основных возможностей по прифуговке и рейсмусованию, чешский станок MSP имеет возможность нести сверлильно-пазовальную приставку модели VDA315L. Сверление отверстий и получение пазов с цилиндрическими округлыми краями делает фуговально-рейсмусовый станок MSP многофункциональным.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Фуговально-рейсмусный станок | |
| Мощность электродвигателя S6 40% | 4,4 kW/3x400V (2,2 kW/1x230V) |
| Обороты электродвигателя | 2 840/min.(3 410/min.[60Hz]) |
| Диаметр ножевого вала | 95 mm |
| Диаметр валиков подачи | 40 mm |
| Количество ножей | 4 |

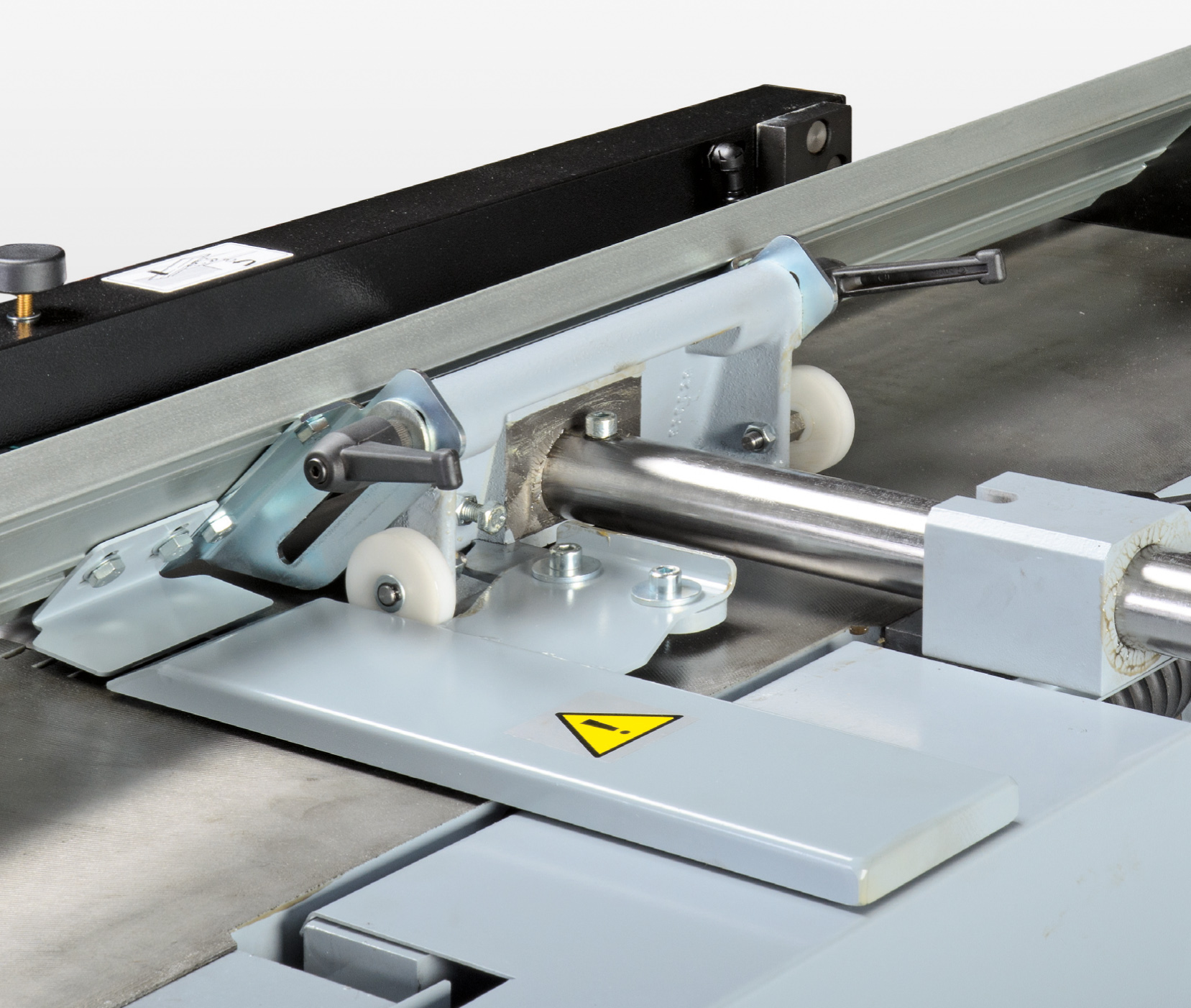

| Угол наклона угловой линейки | 0° ÷ 45° |
| Обороты ножевого вала | 4 200/min. |
| Макс.ширина фугования | 310 mm |
| Макс.ширина рейсмусования | 300 mm |
| Макс.высота рейсмусования | 230 mm |
| Макс.стружка рейсмусования | 5 mm |
| Макс.стружка фугования | 4 mm |
| Скорость рейсмусования | 8 m/min. (7,5/15 ÷ 5,5/10 m/min.) |
| Размеры станка | |
| Длина | 1500 mm |
| Ширина | 640 mm |
| Высота стола | 890 mm |
| Мак.высота станка | 1 080 mm |
| Размеры стола фуговального станка | 1 500 x 320 mm |
| Размеры стола рейсмусного станка | 750 x 308 mm |
| Диаметр аспирации | 100 mm |
| Размеры с упаковкой | 1 620 x 700 x 1 100 mm |
| Масса брутто | 330 kg |
| Масса нетто | 305 kg |
| Остальные параметры | |
| Напряжение/частота | 3x400V (1x230V) / 50(60)Hz |
| Защита электрооборудования | 16 A |
| шум на рабочем месте (без технологии) | 81,5 dB(A) |
| шум на рабочем месте (с технологией) | 88,4 dB(A) |
| шум на рабочем месте (без технологии) | 89,9 dB(A) |
| Акустическая мощность(с технологией) | 95,1 dB(A) |
- 12 месяцев
- Европейский деревообрабатывающий станок серии MSP –станок среднего класса. Он может работать на небольших и средних деревообрабатывающих производствах.
- В отсутствии лишних производственных площадей и индивидуальных заказов импортный деревообрабатывающий станок MSP315/MSP415 (Ройек, Чехия) экономит рабочее место и не требует дополнительных рабочих рук на раздельные операции фугования и рейсмусования – все работы выполняет один единственный оператор-станочник.
- Длинные литые чугунные столы рейсмуса и фуганка (базовая длина 1600 или 1800 мм соотвественно) имеют строганную поверхность. Что облегчает подачу заготовок и выполняет функцию «ребер жесткости» — обеспечивает стабильность размеров.

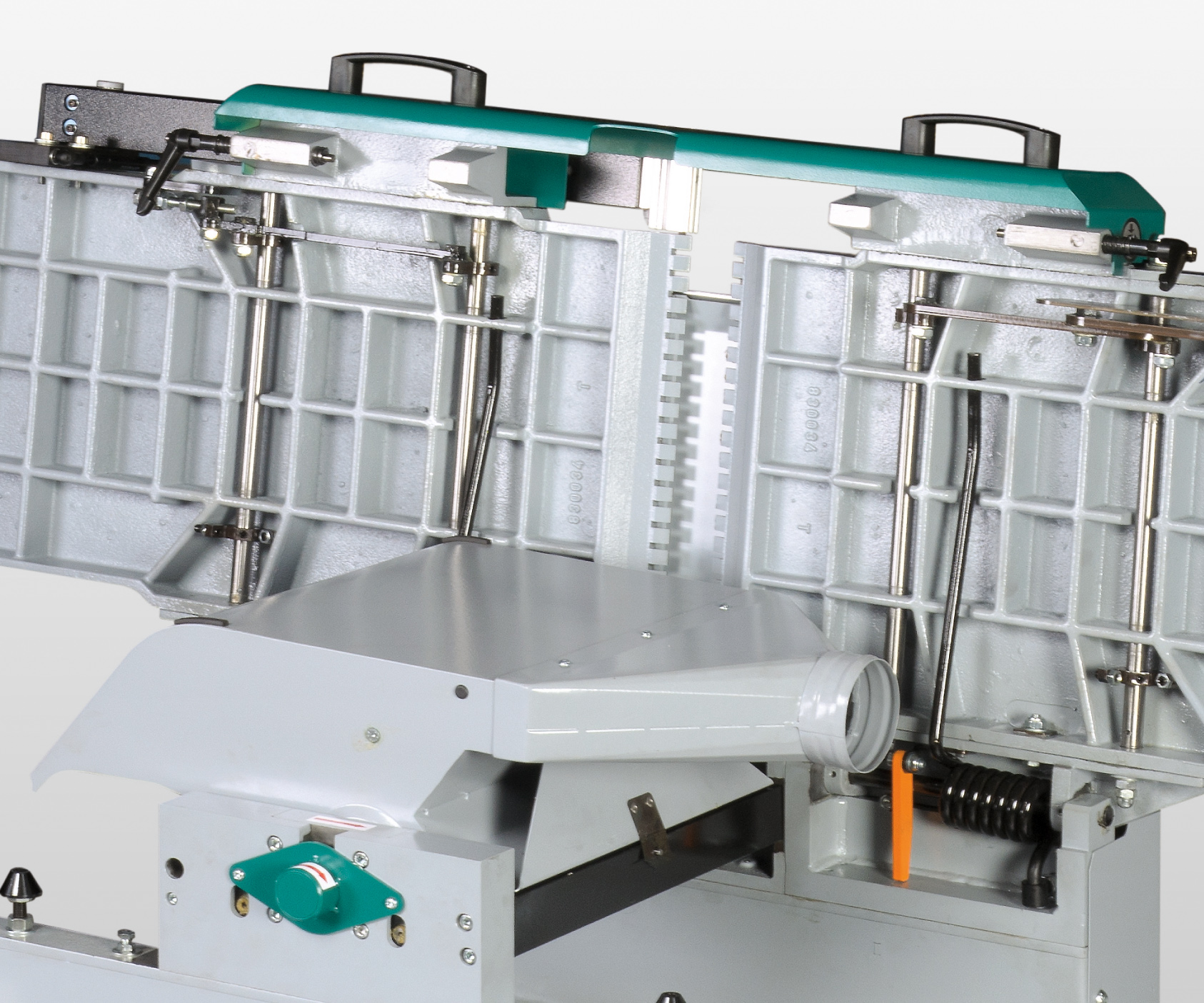

- Для удобства обслуживания фуганка и перехода для реймусования станок серии MSP имеет удобные параллельно откидывающиеся фуговальные столы. Перенастройка с фугования на рейсмусование и обратно занимает минимум времени.
- Фуганок и рейсмус имеют каждый свой отдельный патрубок аспирации. Это очень удобно при смене операции. Ни какие из настроек фуговальных столов или рейсмусового стола не сбиваются, дополнительных регулировок не требуется.
- Передний приводной верхний подающий валец рейсмуса сделан винтовым. Поэтому заготовка подается под ножи рейсмуса без толчков и рывков.

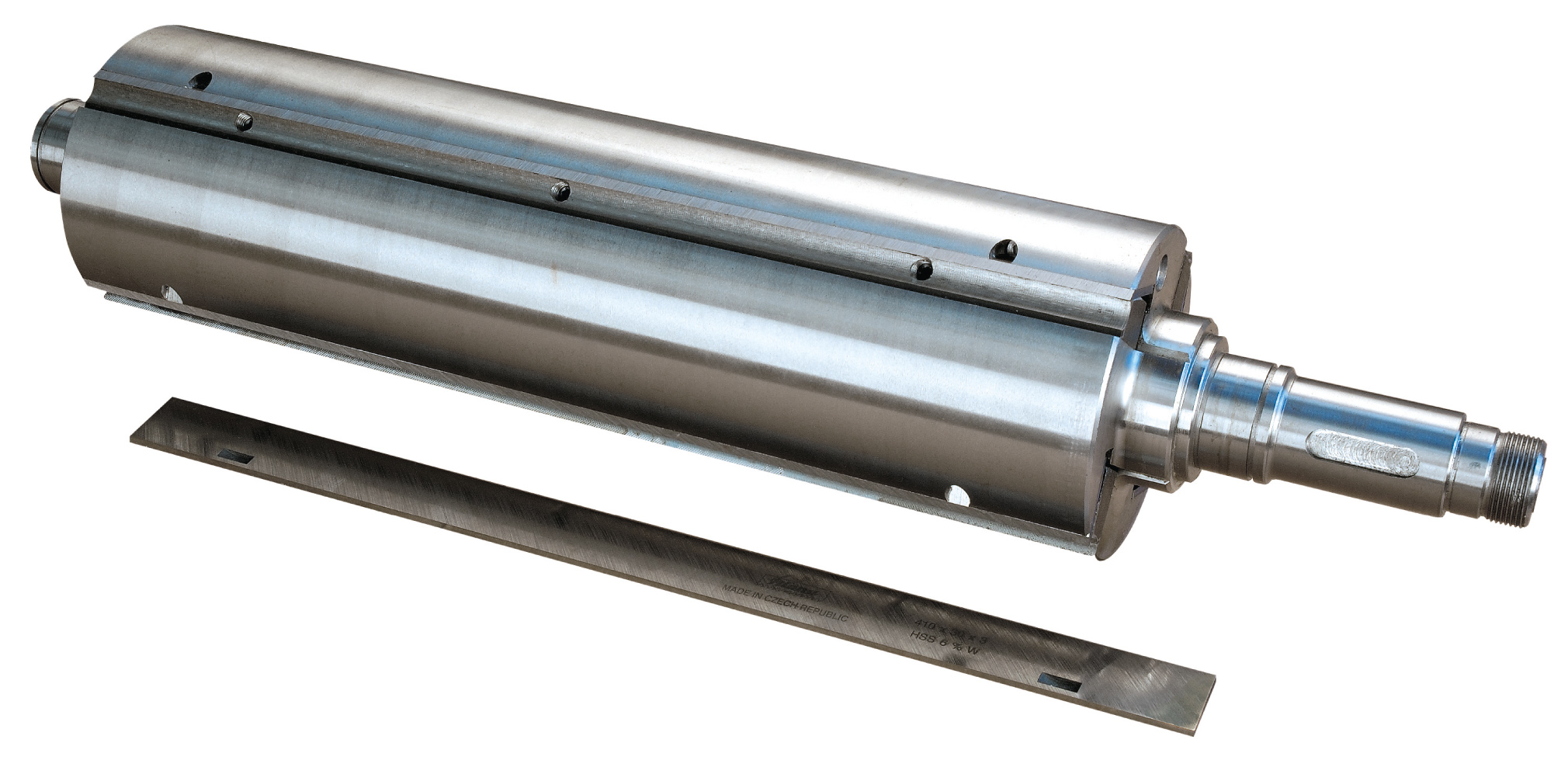

- Строгальный вал линейки станков MSP изготовлен под стандартные плоские ножи. У оператора или специалиста заточного участка не возникнет никаких проблем в поиске или заточке стандартных плоских ножей.
- На фуговально-рейсмусовый станок MSP315/MSP415 можно навесить сверлильно-пазовальную приставку VDA315L. Пазовалка превращает этот фуганок-рейсмус в деревообрабатывающий центр. По сути, столяру достаточно купить такой станок и еще один круглопильно-фрезерный станок – все задачи деревообрабатывающего производства можно выполнить.

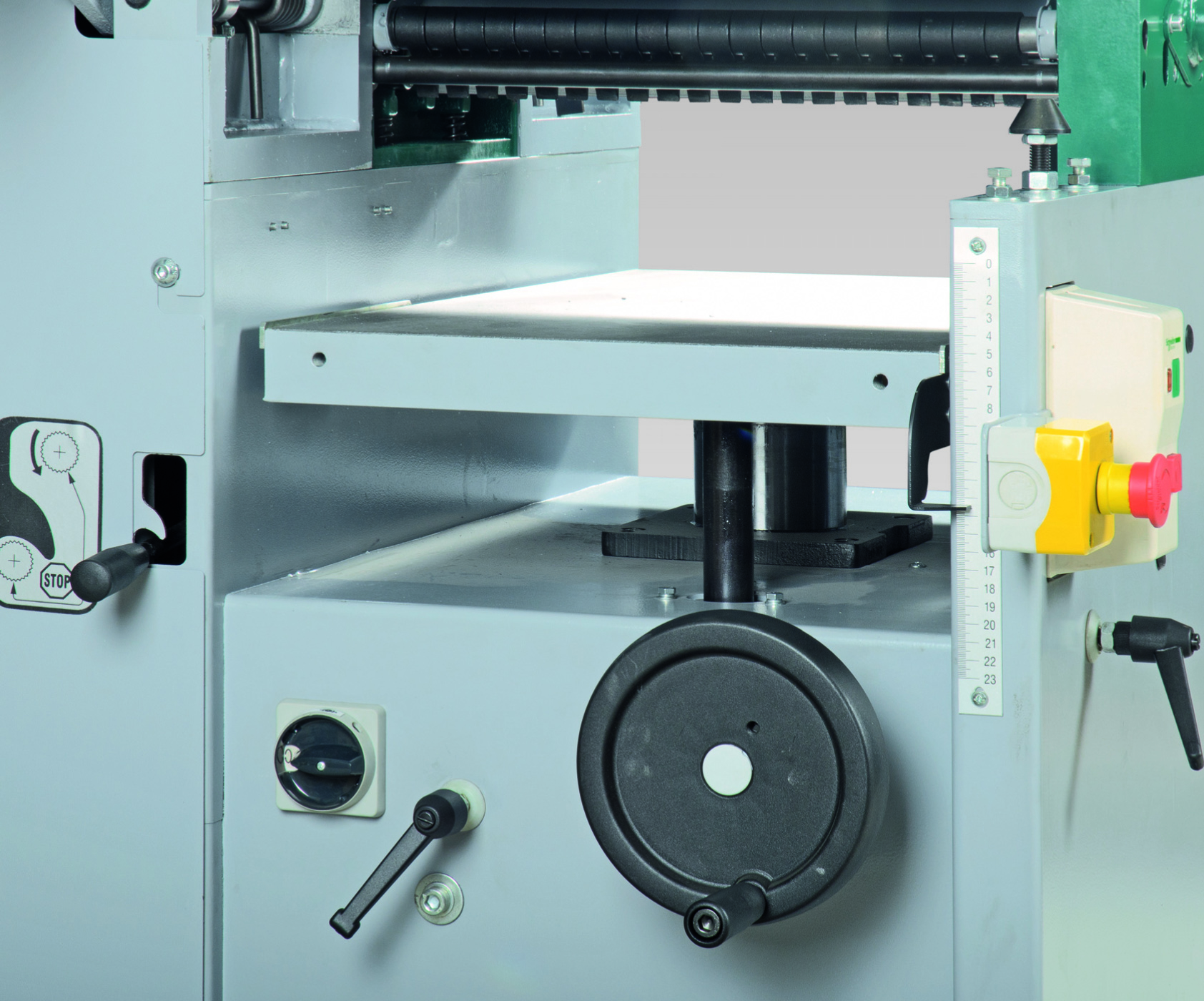

Станок фуговально-рейсмусовый MSP315 или MSP415 в базовой комплектации имеет все необходимое для работы. Комплект режущего инструмента уже установлен в строгальном ножевом валу, специальные ключи и оснастка упакованы в отдельной коробке (вместе с инструкцией по эксплуатации на русском языке), направляющая линейка для фуговального стола лежит сверху и все это стянуто термоусадочной пленкой. Стол рейсмуса поднимается/опускается маховиком и надежно фиксируется с точностью 0,1 мм (одна сотка).
Почему именно этот станок? Комбинированный фуговально-рейсмусовый станок MSP315/415 мы рекомендуем столярам-деревообработчикам, не избалованным лишними производственными площадями. Не надо занимать место в цехе под два раздельных станка. При этом и фуганок и рейсмус достаточно профессиональны (эта модель превосходит класс ХОББИ). Немаловажно, что стоимость одного станка MSP315 или MSP415 ниже, чем двух раздельных рейсмуса и фуганка с соответствующей шириной. В-третьих, чешский деревообрабатывающий станок серии MSP интересен при нестабильных индивидуальных разовых заказах. Если у Вас не поточное производство серийных моделей мебели, недостаток свободных производственных площадей, нет лишних рабочих рук, а бюджет не позволяет купить два раздельных станка (фуговальный и рейсмусовый), то чешский комбинированный станок MSP – идеальный вариант.

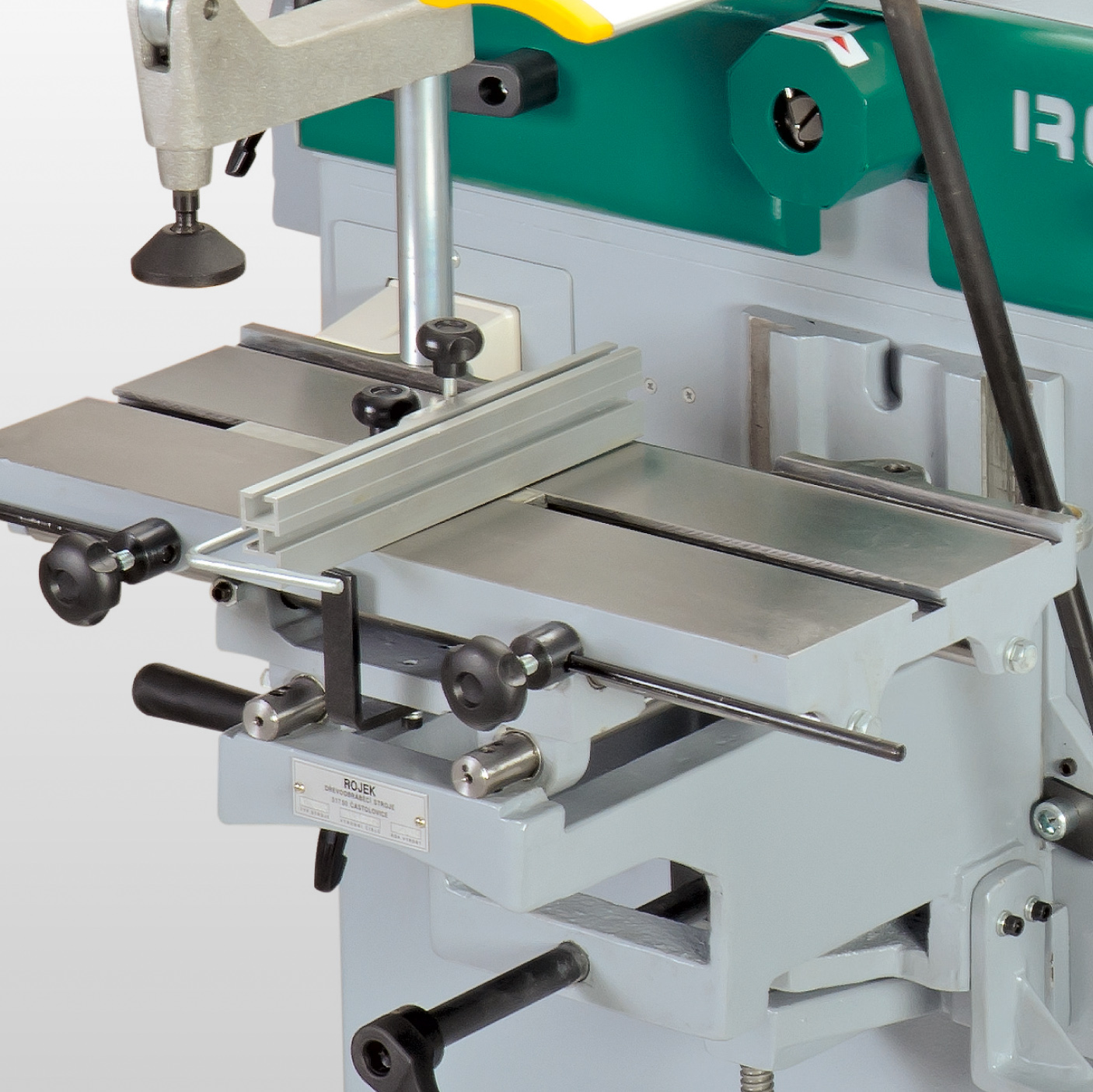

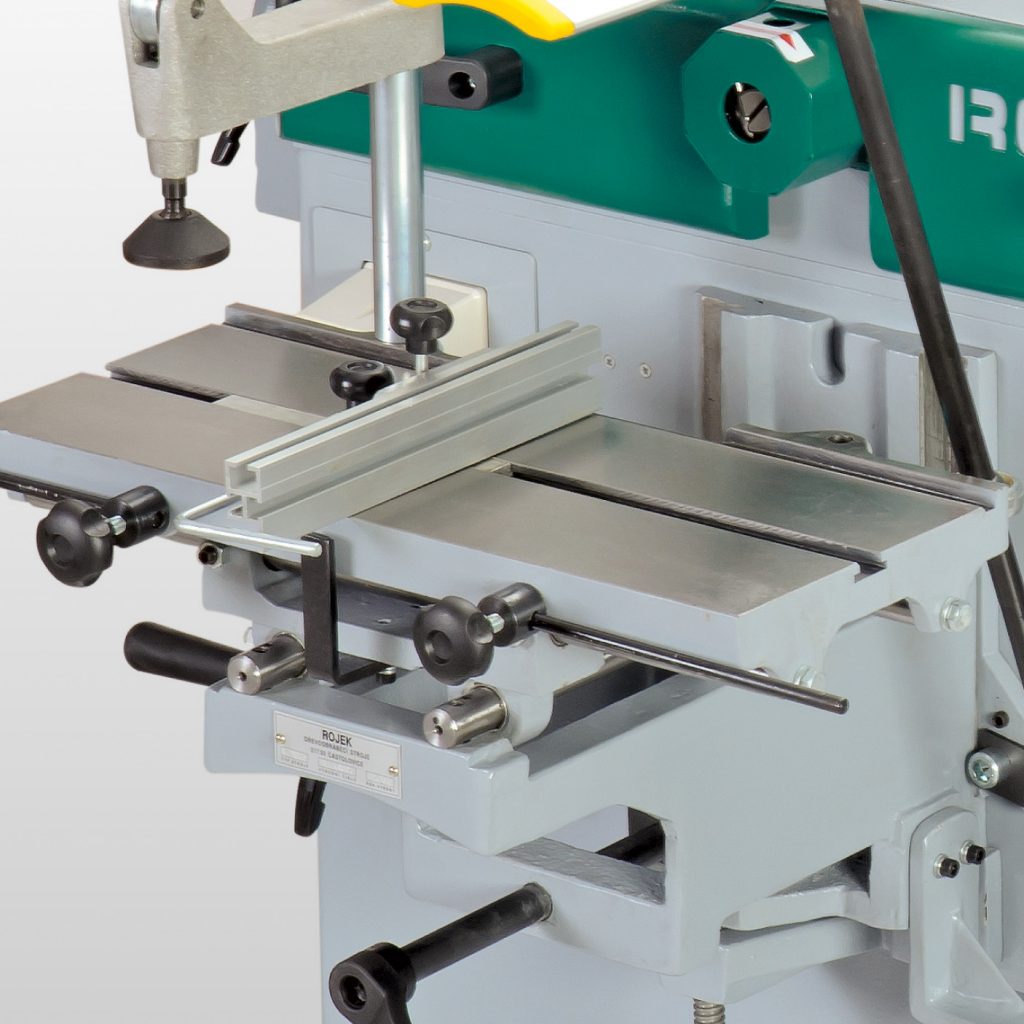

- Сверлильно-пазовальная приставка VDA315L может быть установлена на станки MSP315 и MSP415 в любое время. Она укомплектована кулачковым патроном под диаметры хвостовой части сверл и фрез от 0 до 16 мм. Приставка обязательно пригодиться при изготовлении пазов в дверях, элементов лестниц, стульев и столов, окон, корпусной мебели.

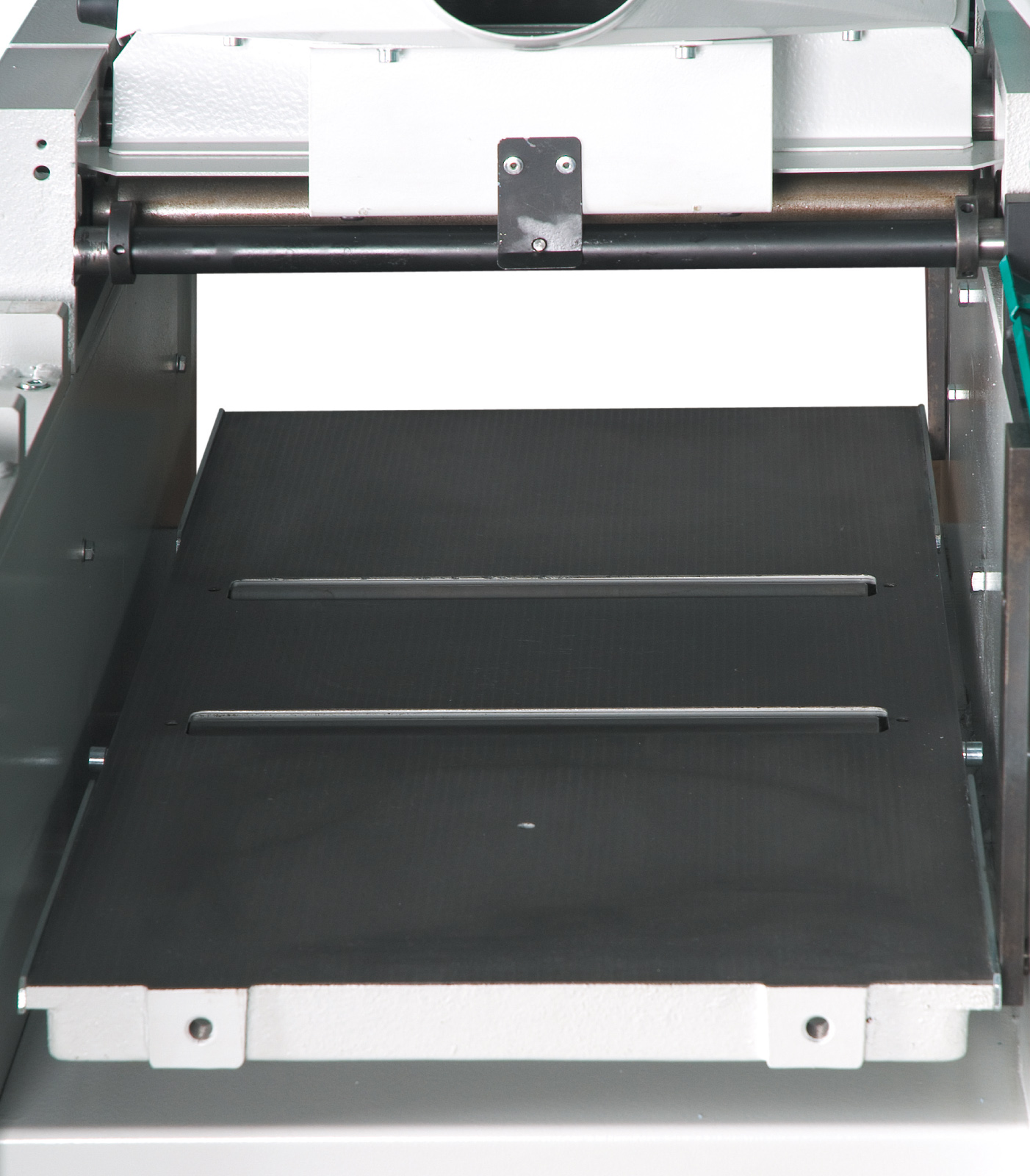

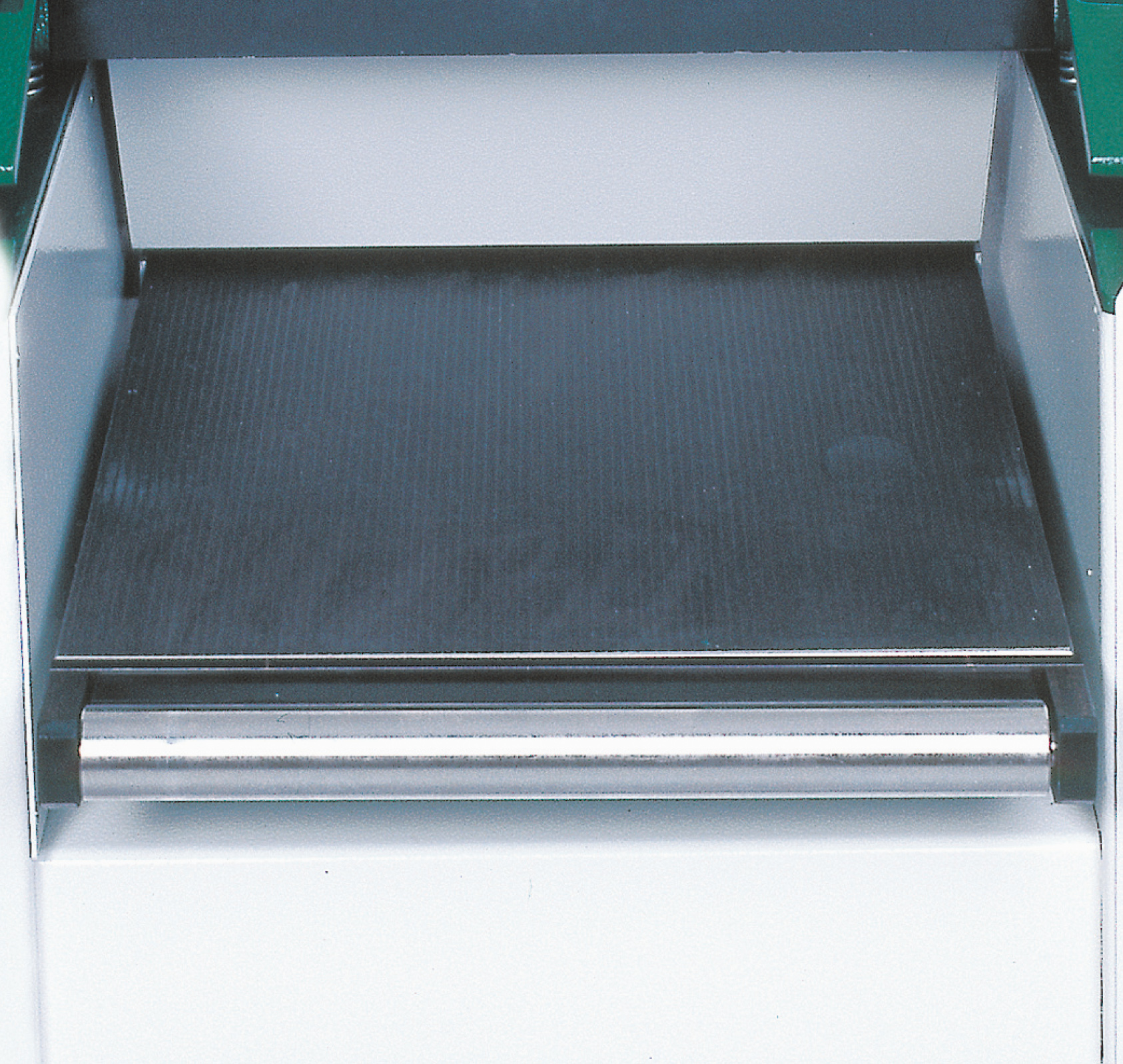

- На столе рейсмуса MSP415 могут быть установлены 2 вида вспомогательных гладких металлических вальцов. Вальцы в самом столе с регулировкой: для облегчения подачи и строгания твердых пород дерева. Это невозможно для MSP315. Вальцы спереди или сзади стола: для удобства загрузки и выгрузки заготовок. Доступны для всех модификаций.
- У станков серии MSP подающие ролики имеют привод от основного электродвигателя. При желании есть возможность смонтировать отдельный двигатель на подачу заготовок. Он будет двухскоростным (5/10 м/мин или 7/15 м/мин).
- Специально для маленьких столярных мастерских станки MSP315/415 поставляются с однофазными двигателями 2,2 кВт. Очень удобно, если не доступна сеть 380 Вольт, а есть лишь 220 В.

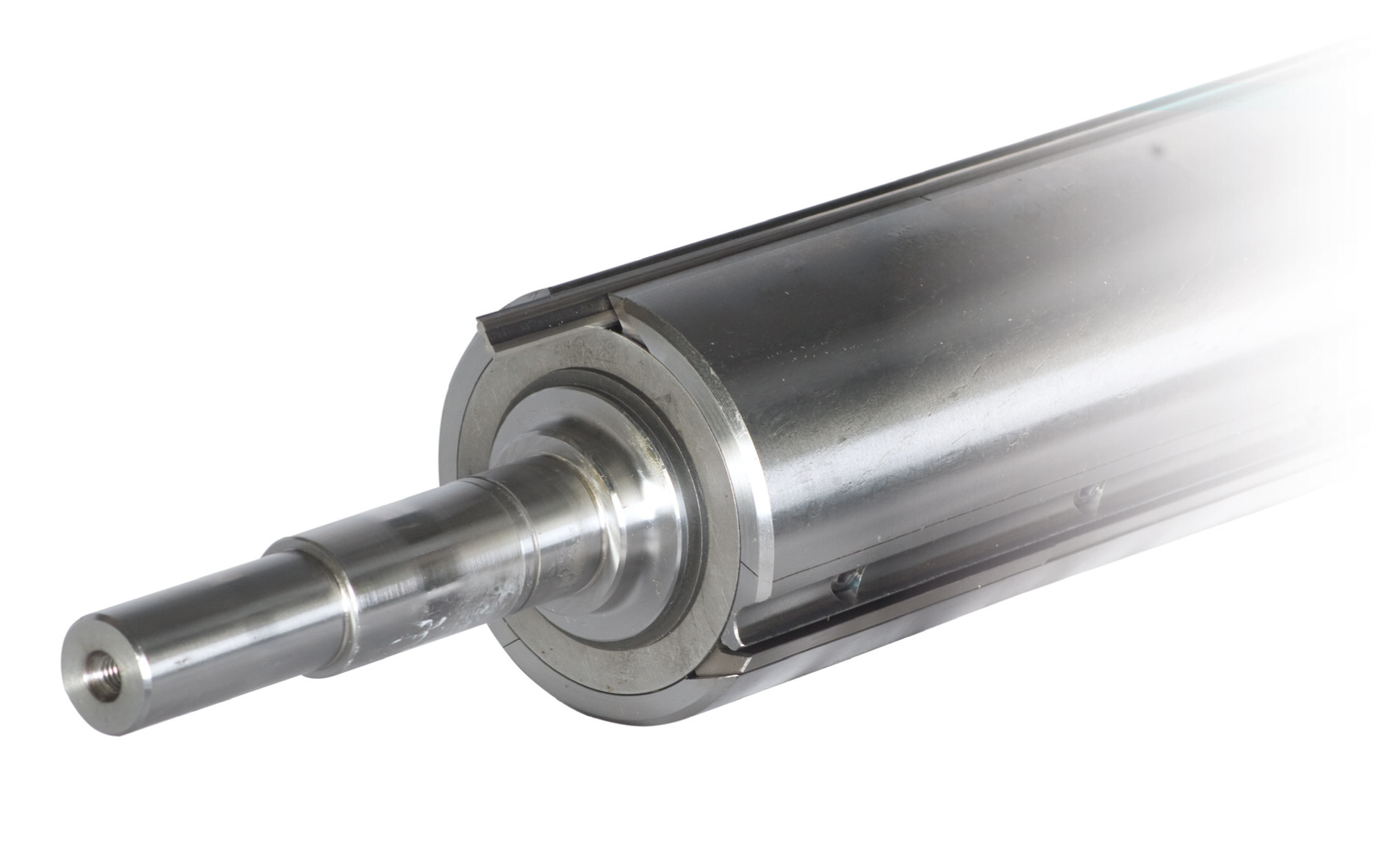

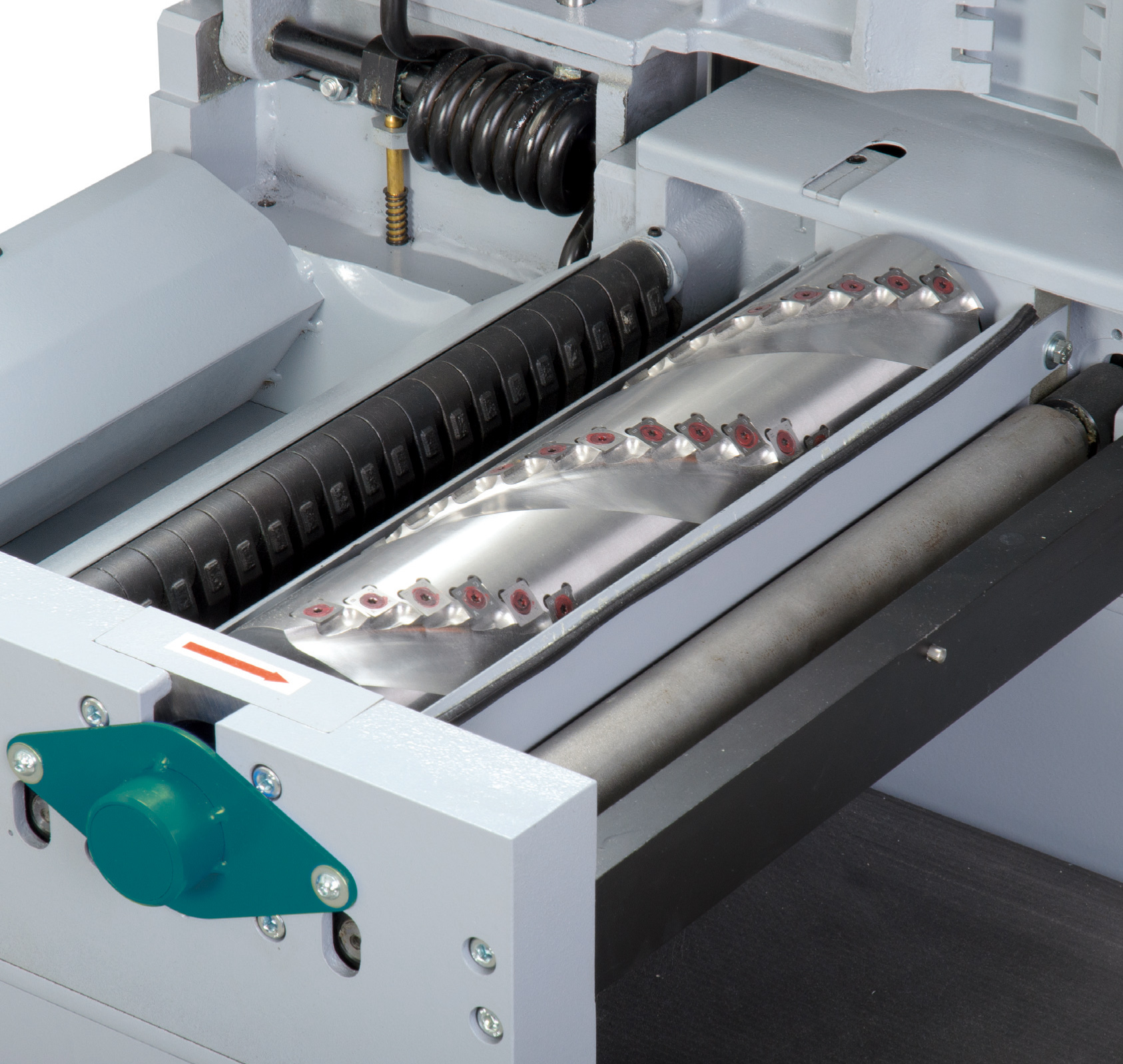

- Фуговально-рейсмусовый станок MSP315 и MSP415 имеет стандартный ножевой вал под плоские ножи, при желании чешские станкостроители могут устанавливать ножевой вал типа TERSA-MBM с двухстронними сменными ножами, а также возможно заказать популярный сейчас спиральный ножевой вал.
- Ножи плоские
- Ножи TERSA
- Ножи для спирального вала
- Устройство для выставления ножей с индикатором
