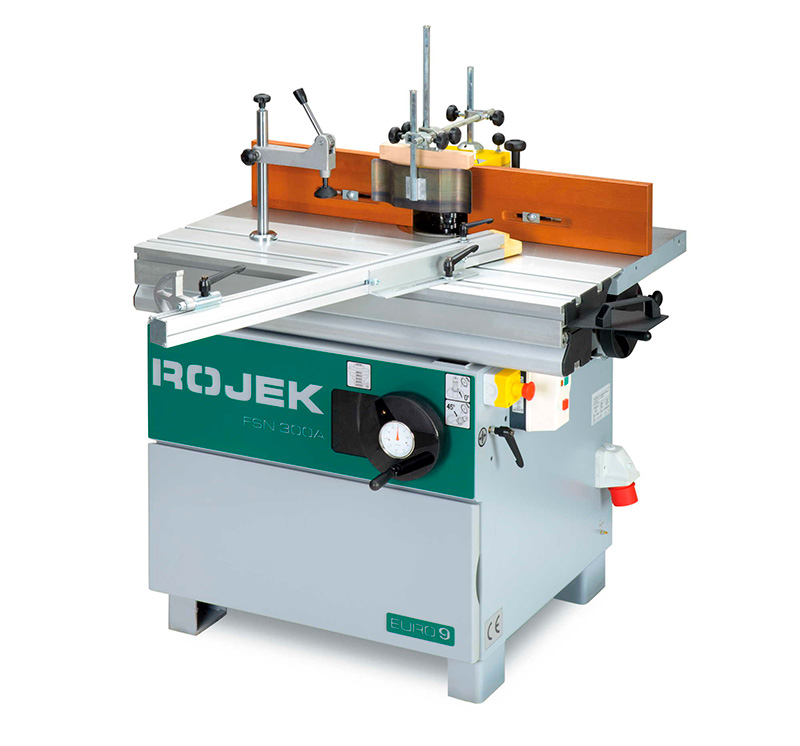

Станок предназначен для выполнения разнообразных фрезерных работ по дереву, применяется при изготовлении столярных изделий (наличник, плинтус, филенки и т.д.), зарезки простых шипов и проушин с помощью шипорезной каретки. Станок оснащен высокоточной алюминиевой кареткой. Расположение рабочего вала снизу. Универсальность этого чешского деревообрабатывающего станка позволяет решить технологические задачи столярной мастерской или среднего предприятия.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Фрезерный станок | |
| Мощность электродвигателя S6 40% | 4,4 kW/3x400V (2,2 kW/1x230V) |
| Обороты электродвигателя | 2 840/min.(3 410/min.[60Hz]) |
| Диаметр шпинделя | Ø 30 mm (32 | 40 | 50 ) |
| Обороты шпинделя | 2 500; 3 500; 6 000; 8 000; 10 000/min. |
| Макс.подъем шпинделя | 140 mm |
| Длина шпинделя | 130 mm |

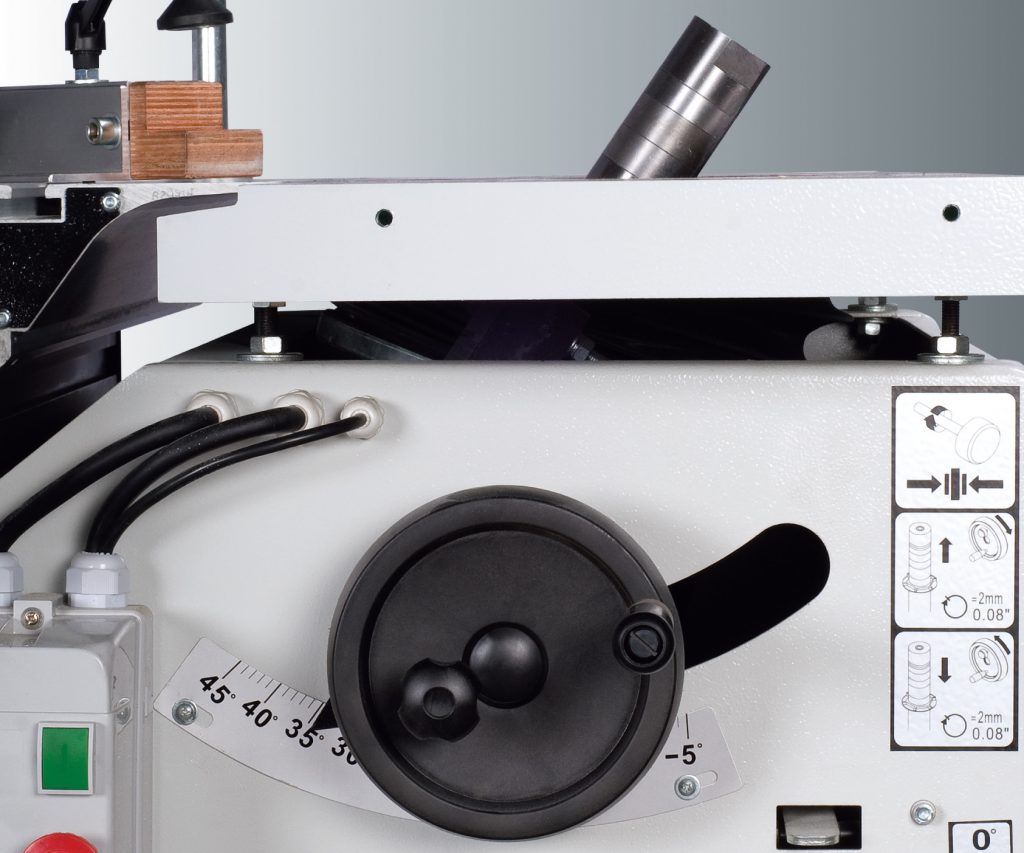

| Наклон шпинделя | -5° ÷ +45° |
| Макс.диаметр отверстия в столе | Ø 220 mm |
| Макс.диаметр инструмента под столом | Ø 175 mm |
| Макс.диаметр инструмента над столом | Ø 200 mm |
| Размеры станка | |
| Длина (с кареткой CV360 — 1 200 mm) | 1 700 mm |
| Длина (с кареткой CV360 — 2 000 mm) | 2 300 mm |
| Ширина | 800 mm |

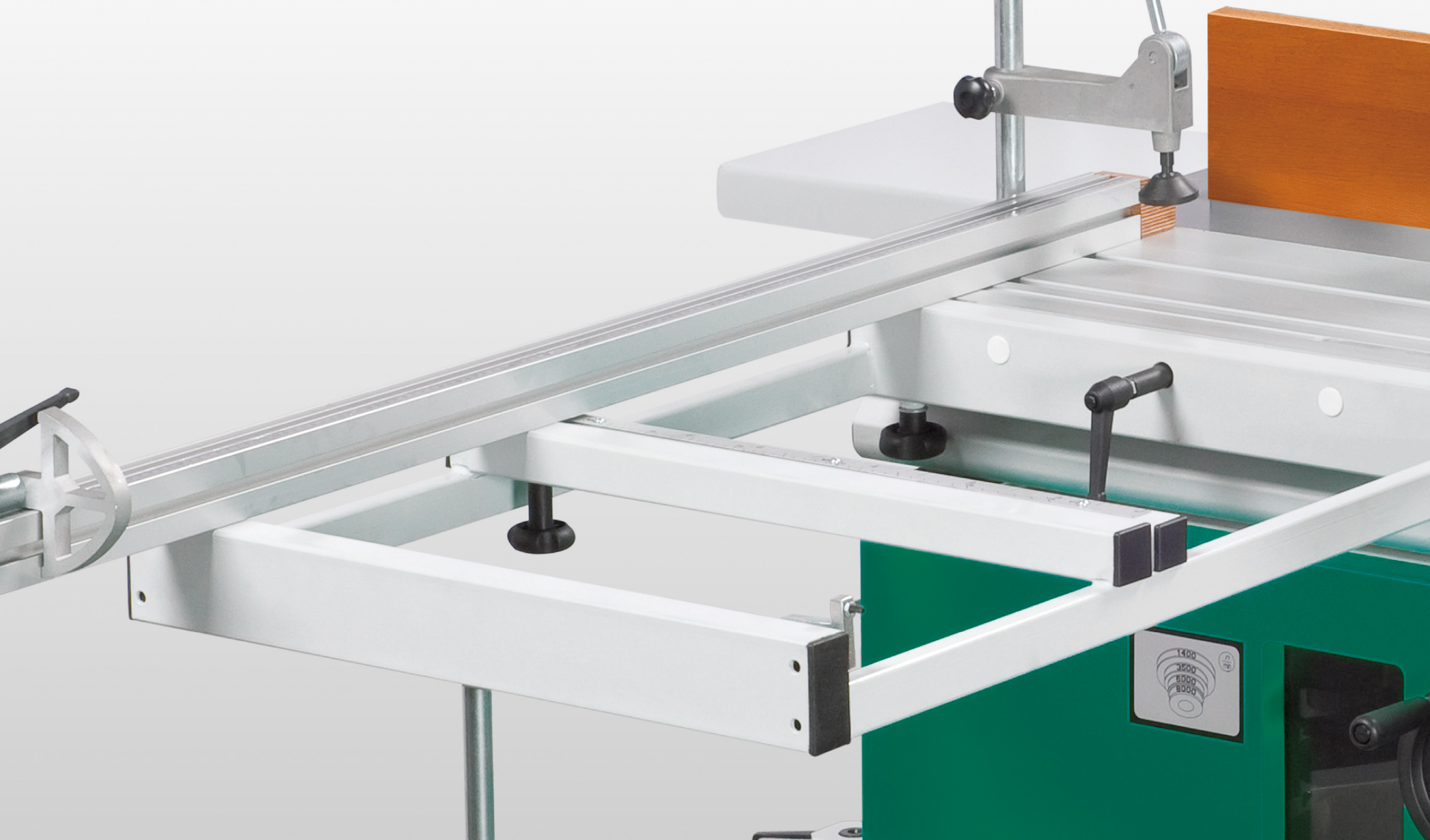

| Ширина с опорной рамой | 1 980 mm |
| Высота стола | 897 mm |
| Мак.высота станка | 1 300 mm |
| Размеры стола | 1 000 x 350 mm |
| Диаметр аспирации | 100 mm |
| Масса брутто | 275 kg |
| Масса нетто | 275 kg |
| Каретка CV360 | |
| Размеры стола | 360 x 1 200 (2 000) mm |
| Длина продвижения | 1 370 (2 170) mm |
| Размеры опорного стола | 870 x 630 mm |
| Остальные параметры | |
| Напряжение/частота | 3x400V (3x230V | 1x230V) / 50(60)Hz |
| Защита электрооборудования | 16 A (25 A) |
| шум на рабочем месте (без технологии) | 70,4 dB(A) |
| шум на рабочем месте (с технологией) | 83,0 dB(A) |
| шум на рабочем месте (без технологии) | 78,6 dB(A) |
| Акустическая мощность(с технологией) | 88,5 dB(A) |
- 12 месяцев
- Алюминиевая каретка на роликах с направляющими на стальных прутках с линейкой
- Чугунный стол
- Возможность заказа сменного шпинделя.

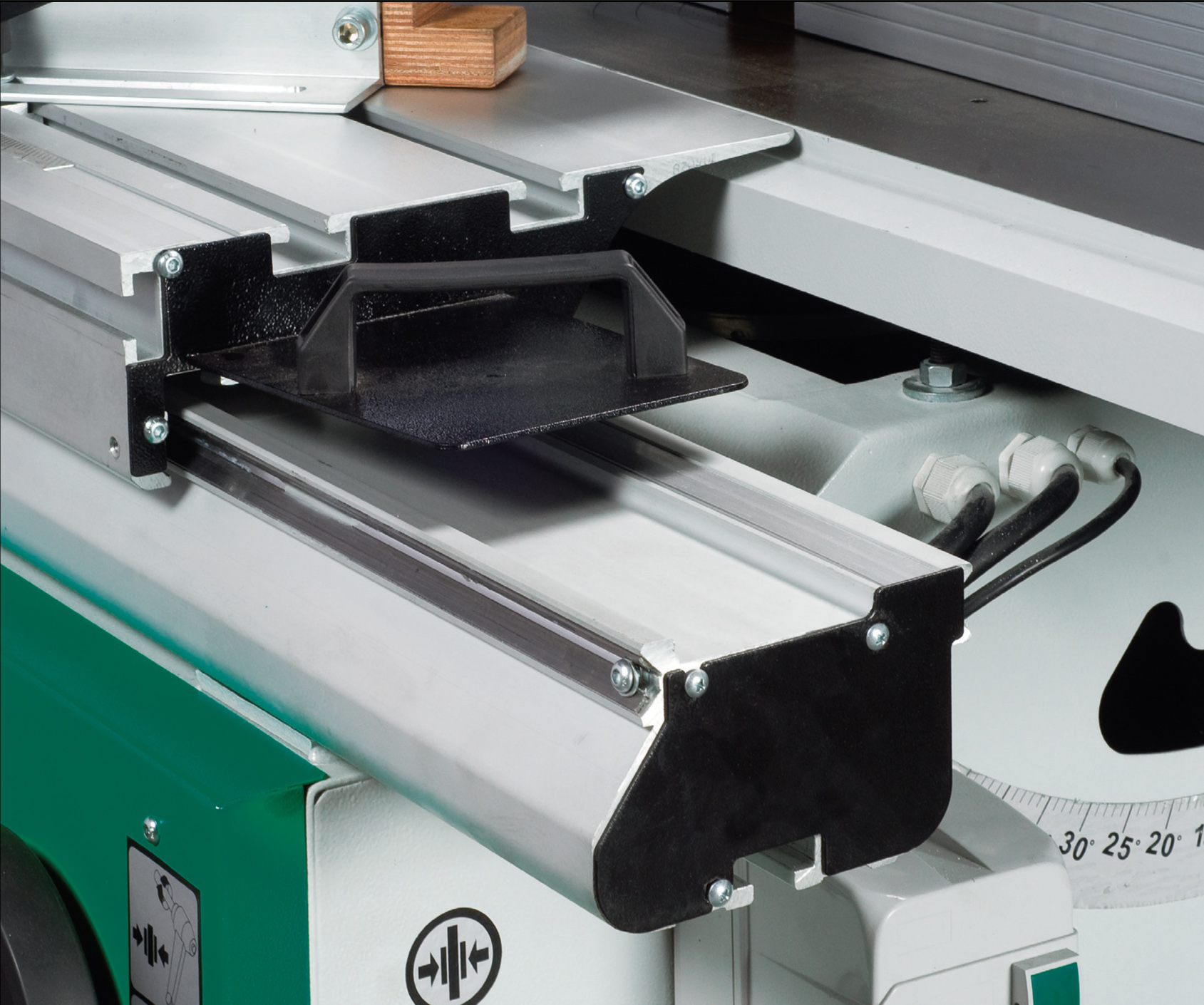

- Высокоточная алюминиевая каретка на роликах.
- Установка концевого инструмента при заказе данного исполнения.
- Регулируемые щечки – удобная функция, позволяет быстро установить необходимый размер обработки
- Фрезер с нижним стружкоотсосом

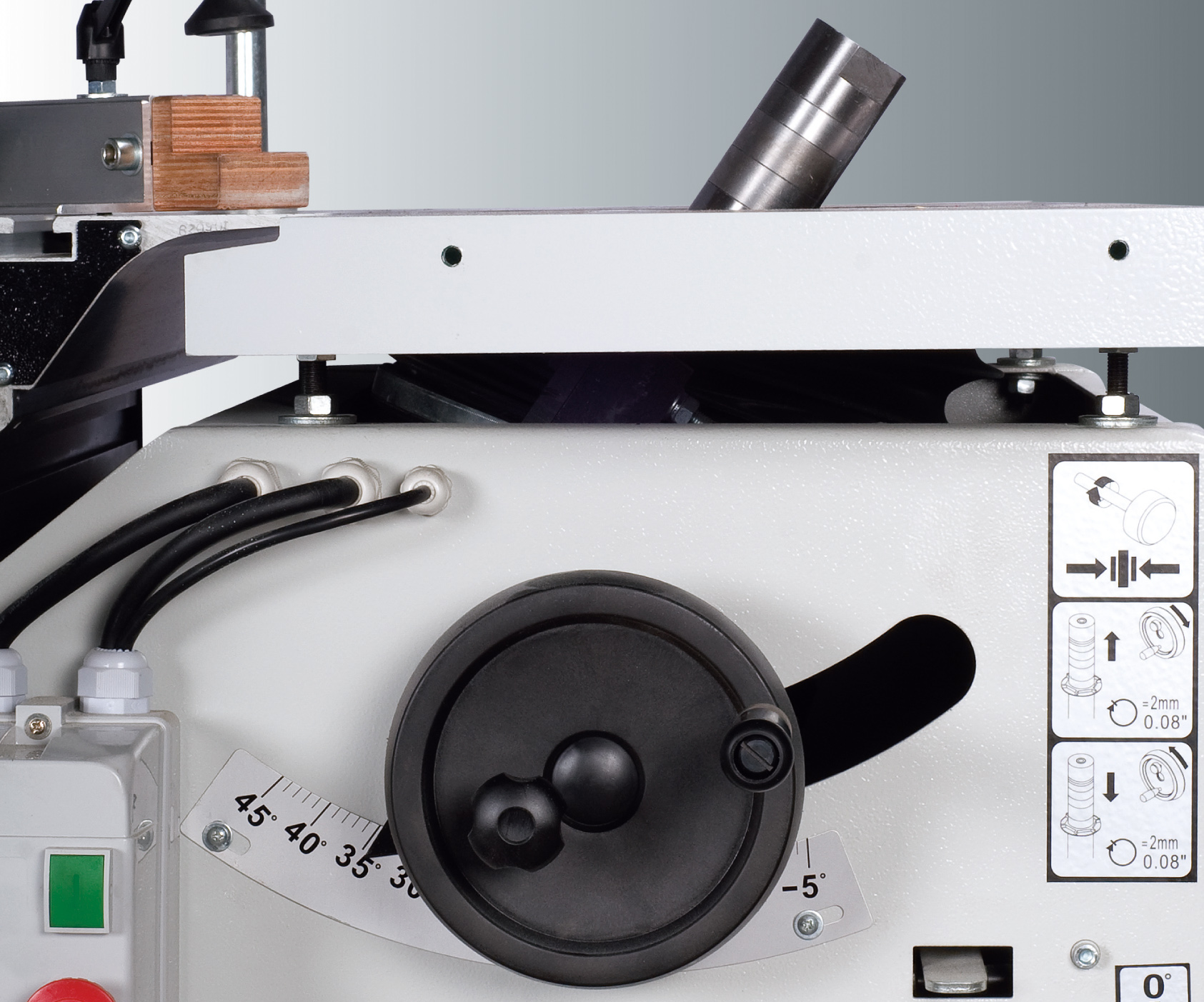

- Блокировка шпинделя 00, -50, 450 позволяет с высокой точностью обработать заготовки
- Алюминиевая подвижная каретка с линейкой на роликах с направляющими на стальных прутках
- Чугунный стол
- Регулируемые щечки
- Защита от перегрузок
- СЕ — исполнение
- Сервисные ключи
- Инструкция по эксплуатации
- Фрезер с нижним отсосом
- Блокировка шпинделя 00, -50, 450
- Упаковка в термоусадочную пленку
Как выбрать фрезерный станок? Первое – определить какой материал подлежит обработке, профилирование или нарезка шипов, величина фрезерования, высота обработки…
- Каретка подвижная с телескопической линейкой и 2 флажковыми упорами обеспечивает хорошее качество обработки больших заготовок

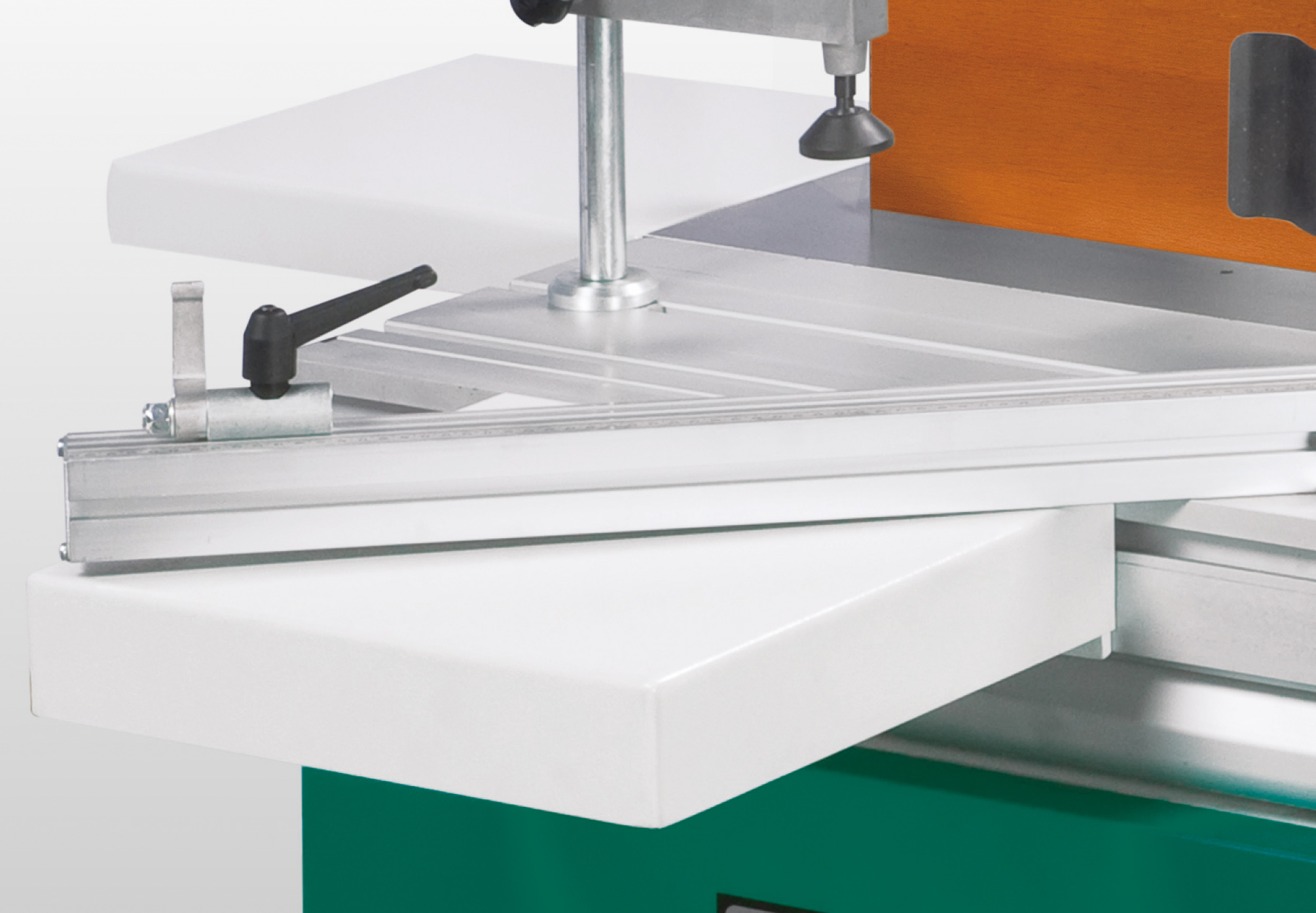

- Удлинение рабочего стола справа и слева применяется для профилирования длинных заготовок в оконном и дверном производстве.
- Переключатель для реверса шпинделя позволяет значительно расширить возможности станка. Позволяет устанавливать концевой инструмент. Осуществлять встречное или попутное фрезерование.

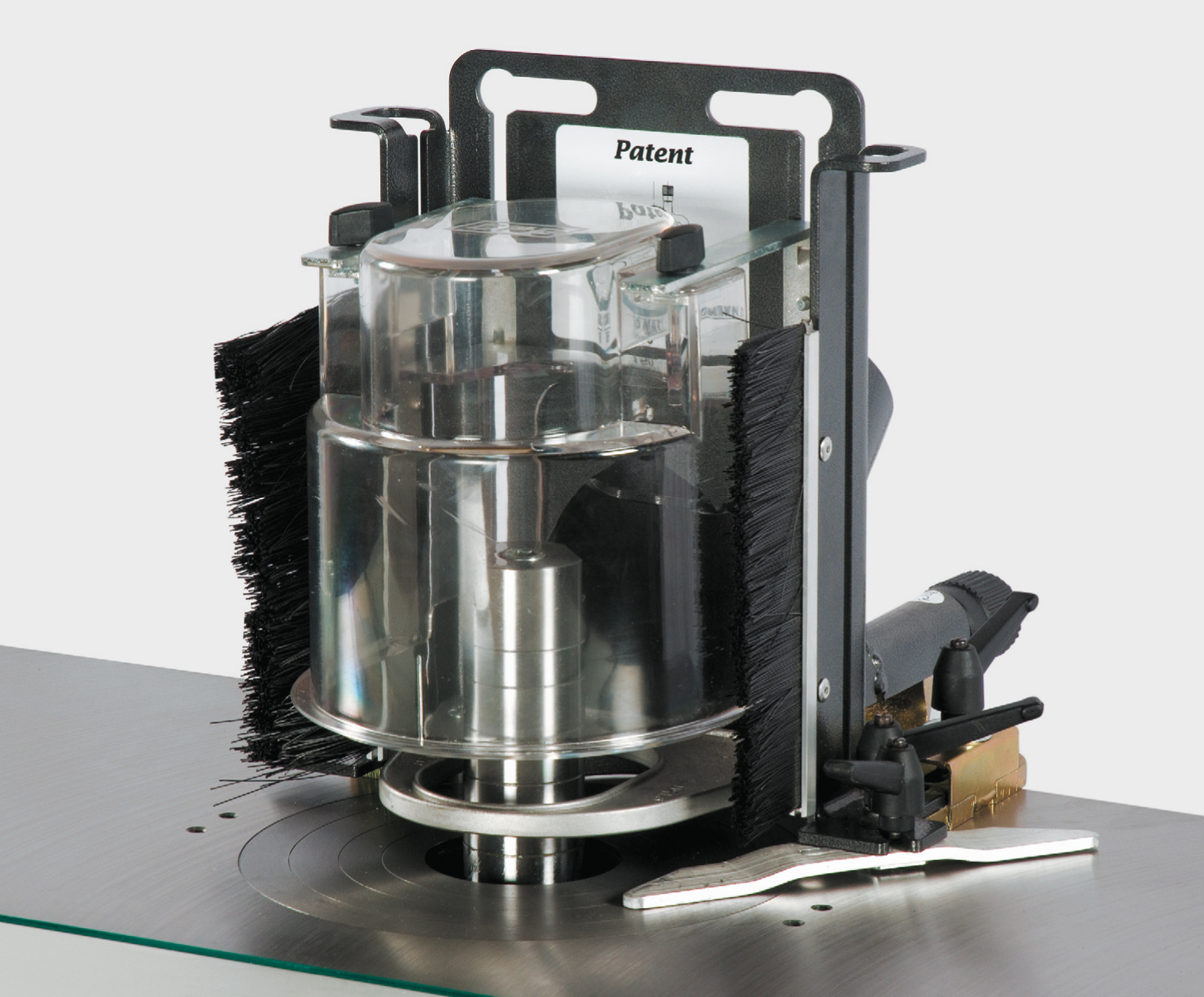

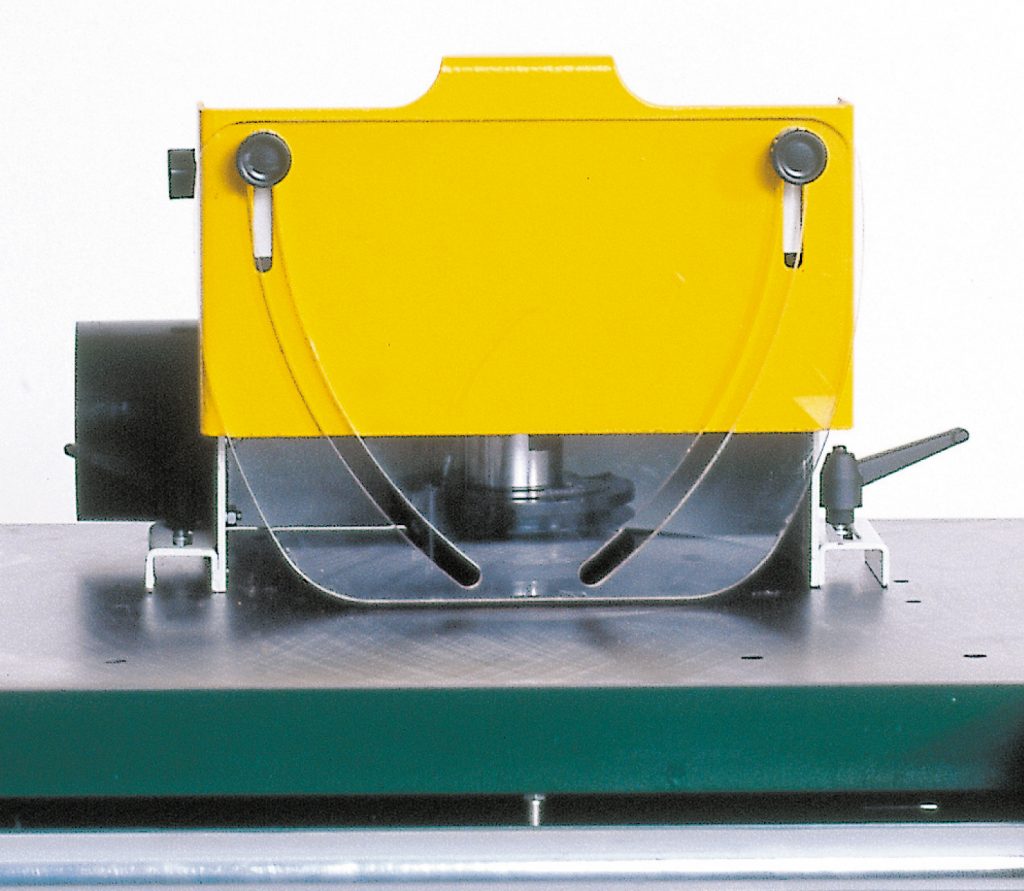

- Защита для нарезки шипов.

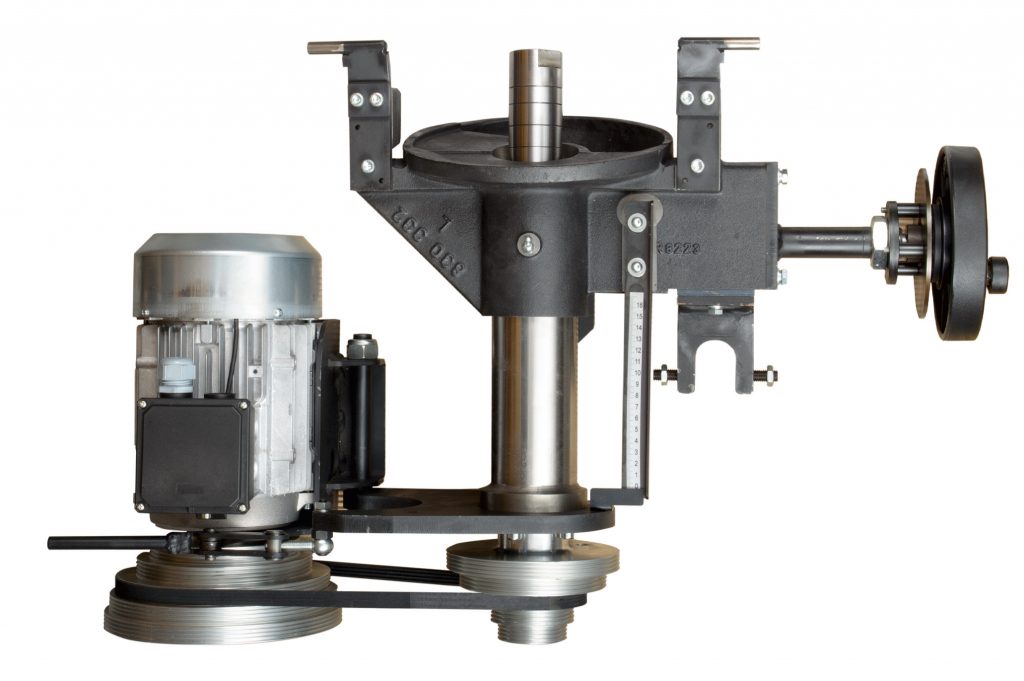

- Шпиндель заменяемый. Данная функция дает возможность устанавливать на станок практический любой инструмент, позволяя достичь максимального использования инструмента с разным диаметром.
- Возможно, установить сменный шпиндель дополнительный диаметром 30 мм, 32 мм, 40 мм или 50 мм – оптимальное решение в столярном деле на любом предприятии.

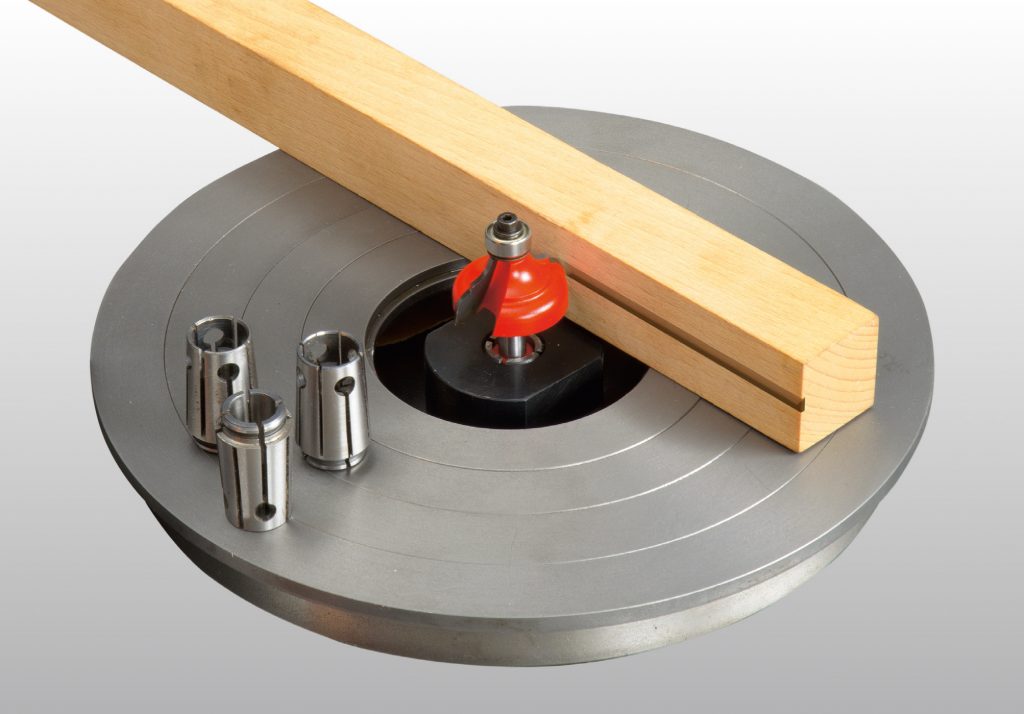

- Возможность установить патрон для концевых фрез и работать на 10000 об/мин получая профилированную качественную поверхность заготовки.
- Двигатель однофазный 2,2 кВт (230 В, 50 Гц) позволяет использовать фрезерный станок в бытовых условиях, что подтверждает многофункциональность станка.
- Сменные плоские ножи
- Ножевые головки
- Сменные твердосплавные пластинки
- Профильные фрезы
- Устройство для выставления ножей
- Концевой инструмент
- Патрон
