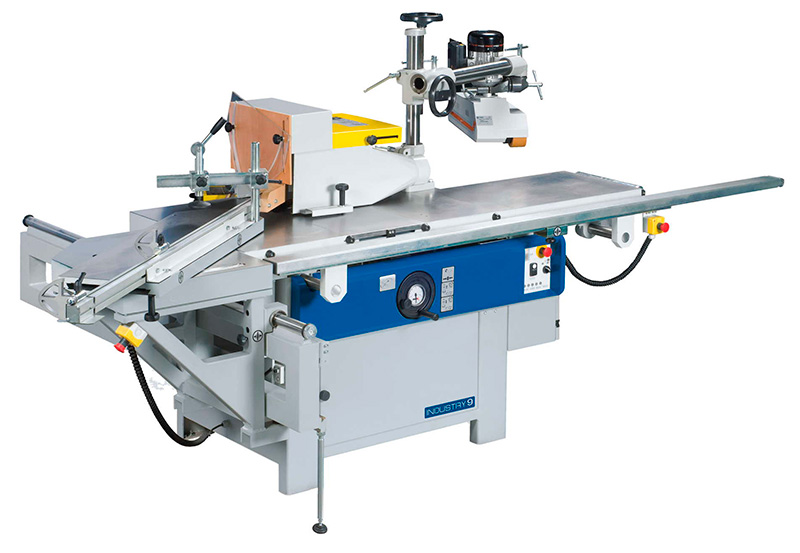

Фрезерные станки FS 550 относятся к классу тяжелых фрезерных станков. Расположение рабочего вала снизу. Станок предназначен для выполнения различных фрезерных работ по дереву (изготовление окон, дверей, столярки). На станке можно зарезать шипы при помощи шипорезной каретки, фрезеровать криволинейные поверхности по шаблону с ручной подачей. Основная продукция, получаемая на станке: профилированные изделия (окна, двери, столярка), зарезка шипов, различный погонаж. Универсальность этого чешского деревообрабатывающего станка позволяет решить практически все задачи технологической цепочки на любом предприятии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Фрезерный станок | |
| Мощность электродвигателя S6 40% | 7,5 kW (9,2 kW) |
| Обороты электродвигателя | 2 900/min.(3 480/min.[60Hz]) |

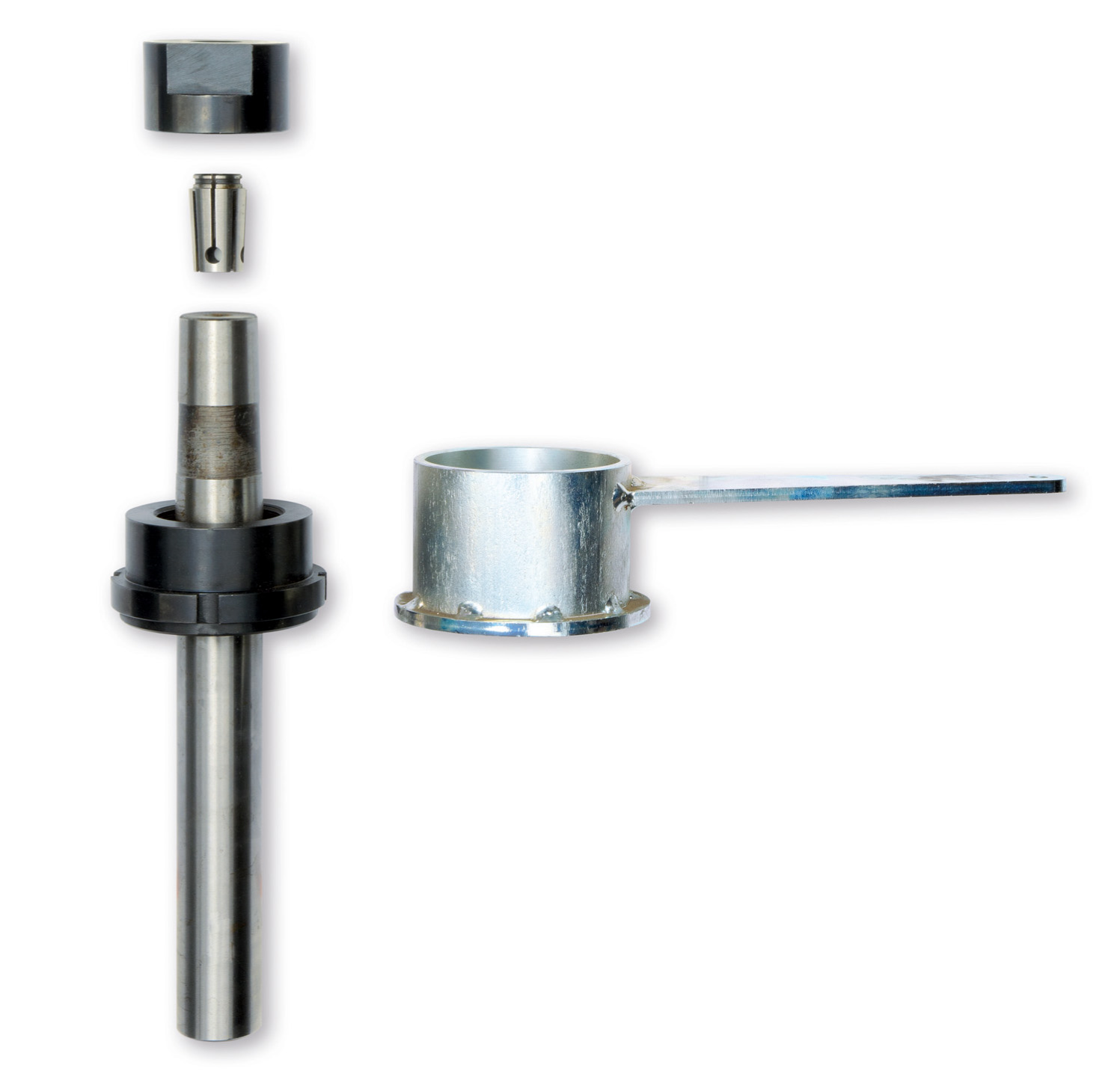

| Диаметр шпинделя | 40 mm (30 | 50 | 32 | 35 mm) |

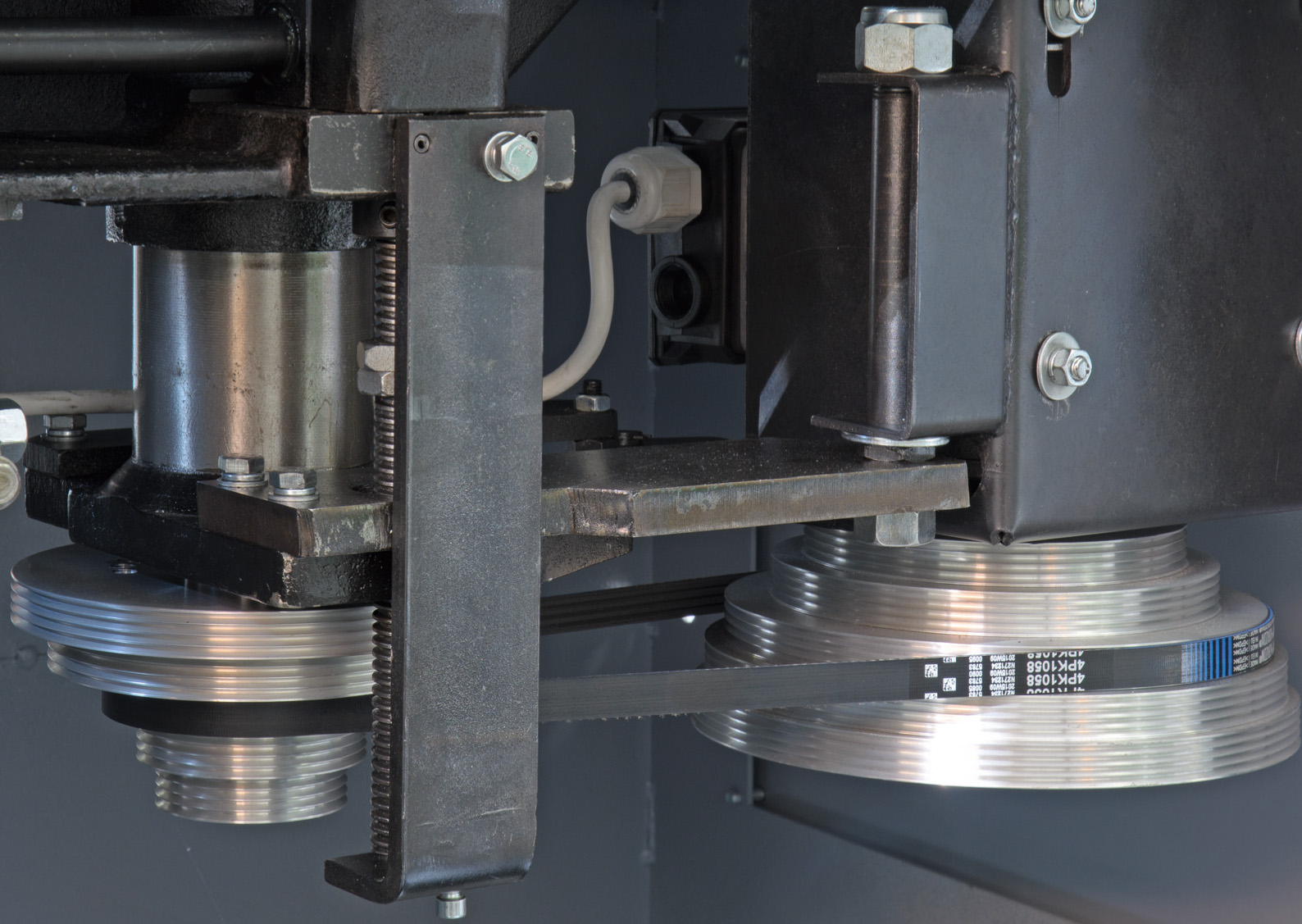

| Обороты шпинделя | 3 000; 4 500; 6 000; 8 000; 10 000/min. |

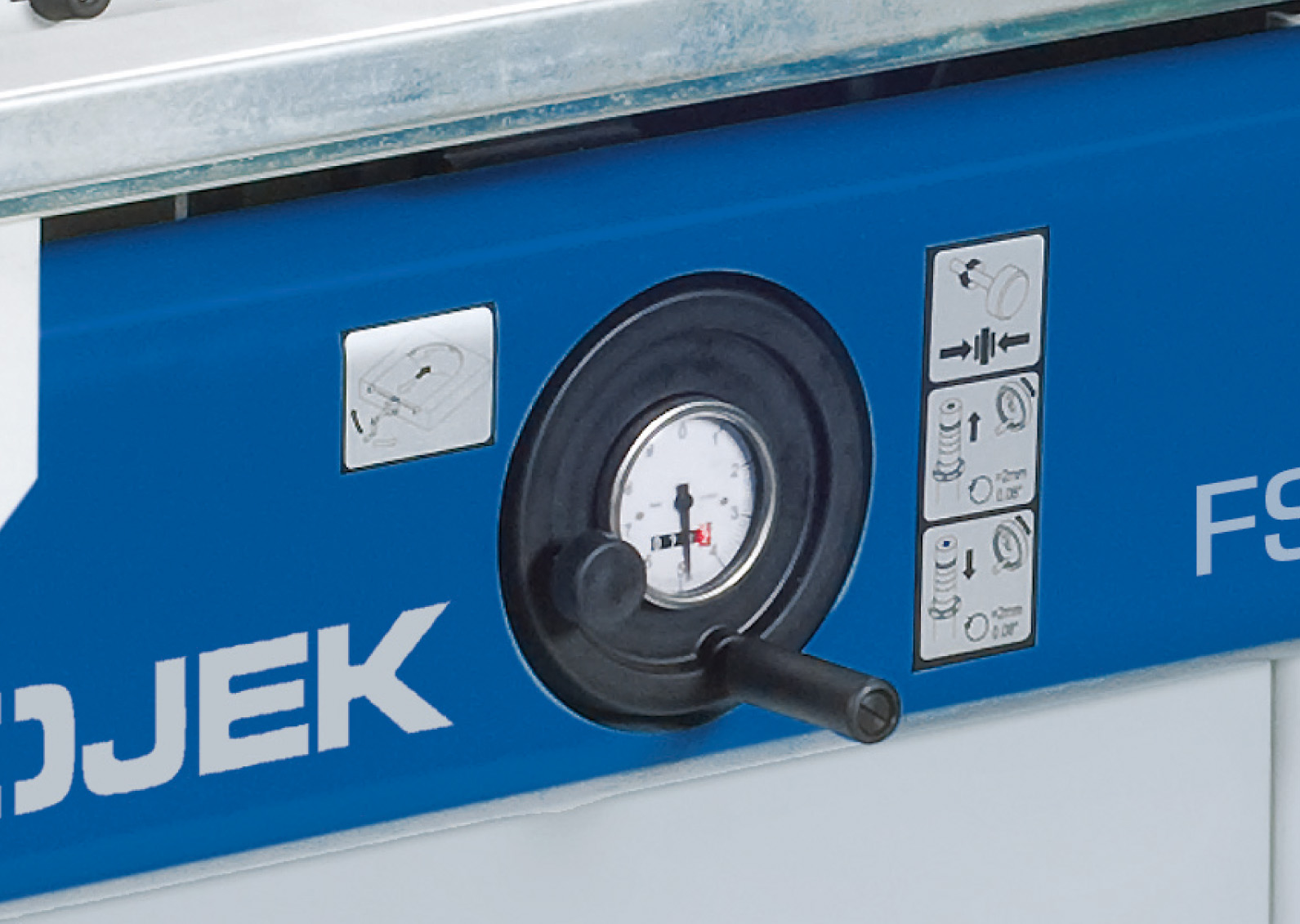

| Макс.подъем шпинделя | 200 mm |
| Длина шпинделя | 233 mm (193 | 263 | 193 | 193 mm) |
| Длина зажимной части шпинделя | 180 mm (140 | 220 | 140 | 140 mm) |
| Макс.диаметр отверстия в столе | 330 mm |
| Макс.диаметр инструмента под столом | 320 mm |
| Макс./мин.диаметр инструмента при профилировании | 250 / 80 mm |
| Макс./мин.диаметр инструмента при шипорезке | 350 / 80 mm |
| Размеры станка | |
| Длина | 2 510 mm |
| Длина с направляющей для каретки | 3 270 mm |
| Ширина | 1 020 mm |
| Ширина с кареткой | 2 035 mm |
| Высота стола | 900 mm |
| Мак.высота станка | 1 320 mm |
| Размеры стола | 1 200 x 780 mm |
| Размеры удлинения стола впереди | 658 x 450 mm |
| Размеры шипорезного стола | 1 050 x 330 mm |
| Высота шипорезного стола | 947 mm |
| Угол оборота шипорезного стола | +60° ÷ -90° |
| Ход шипорезного стола | 1 470 mm |
| Диаметр аспирации | 120 mm |
| Размеры с упаковкой | 1 020 x 2 510 x 1 320 mm |
| Масса брутто | 930 kg |
| Масса нетто | 925 kg |
| Остальные параметры | |
| Напряжение/частота | 3x400V (3x230V) / 50(60)Hz |
| Защита электрооборудования | 25 A |
| Уровень шума под нагрузкой(без технологии) | 81,5 dB(A) |
| Уровень шума под нагрузкой(с технологии) | 91,4 dB(A) |
| шум на рабочем месте (без технологии) | 89,5 dB(A) |
| Акустическая мощность(с технологией) | 98,7 dB(A) |
- 12 месяцев
- Чугунный стол.
- Возможность работы с фрезами большого диаметра.

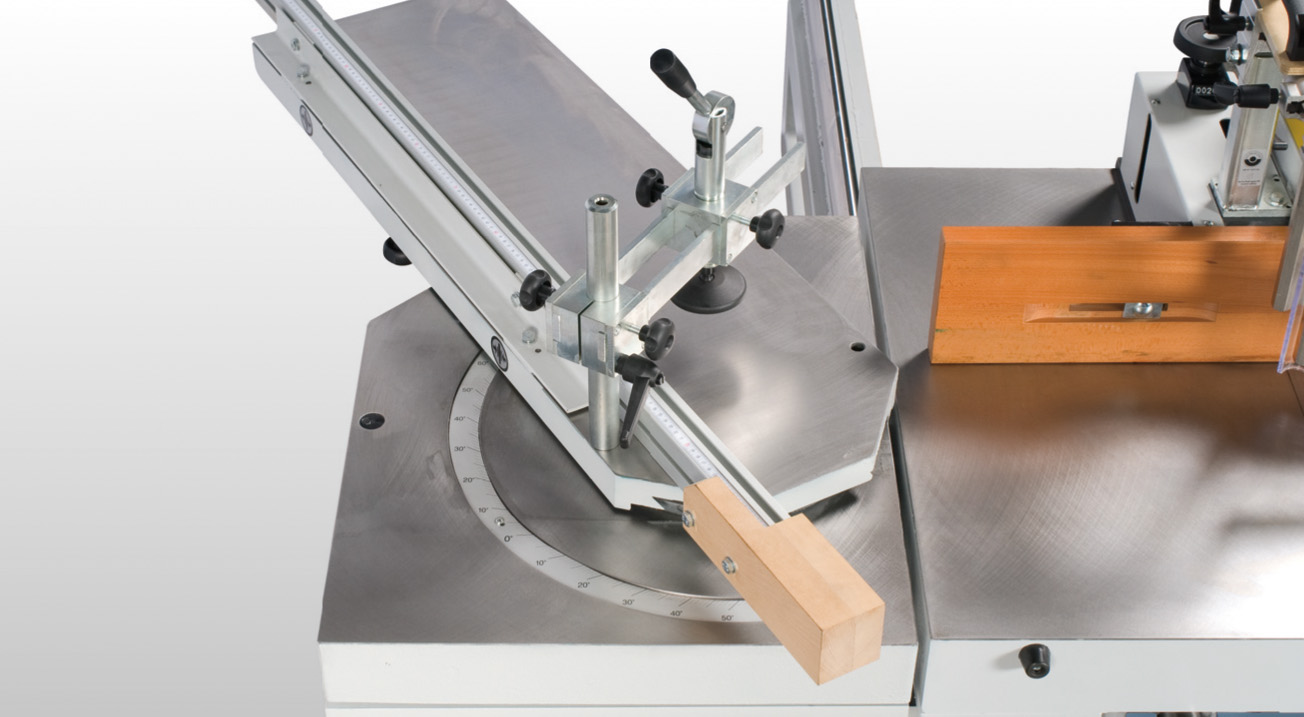

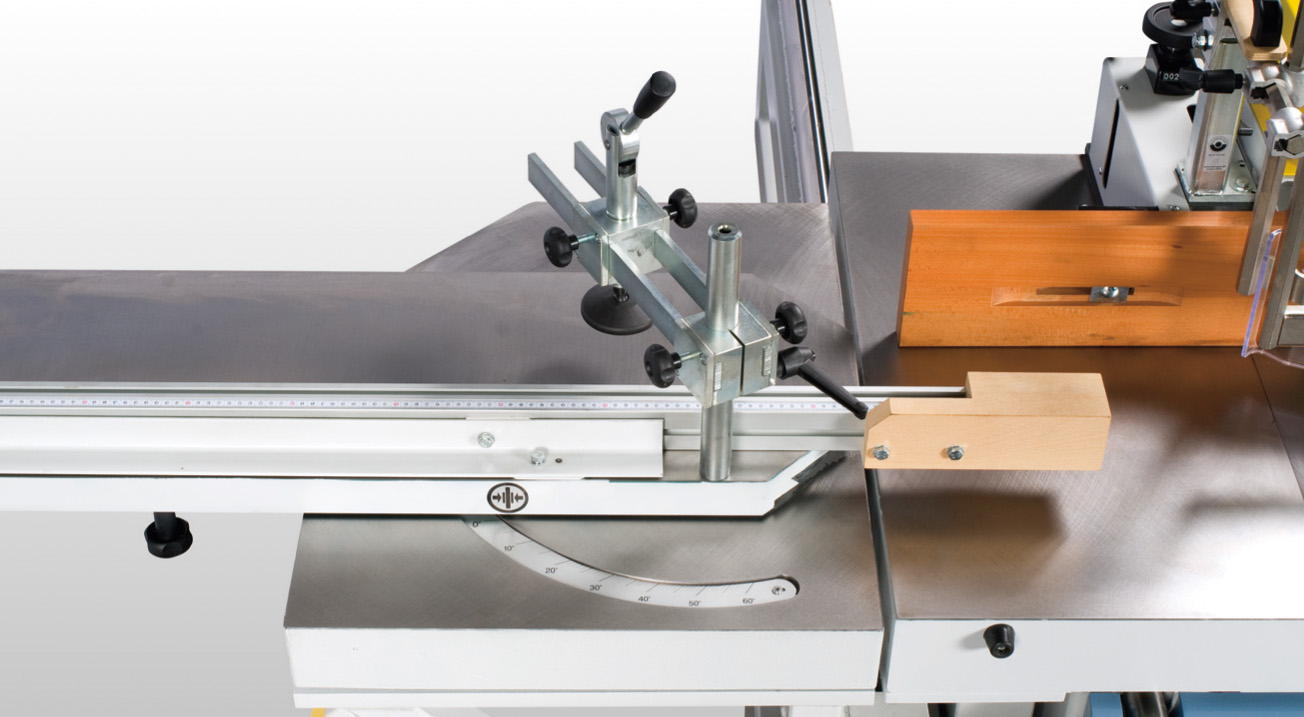

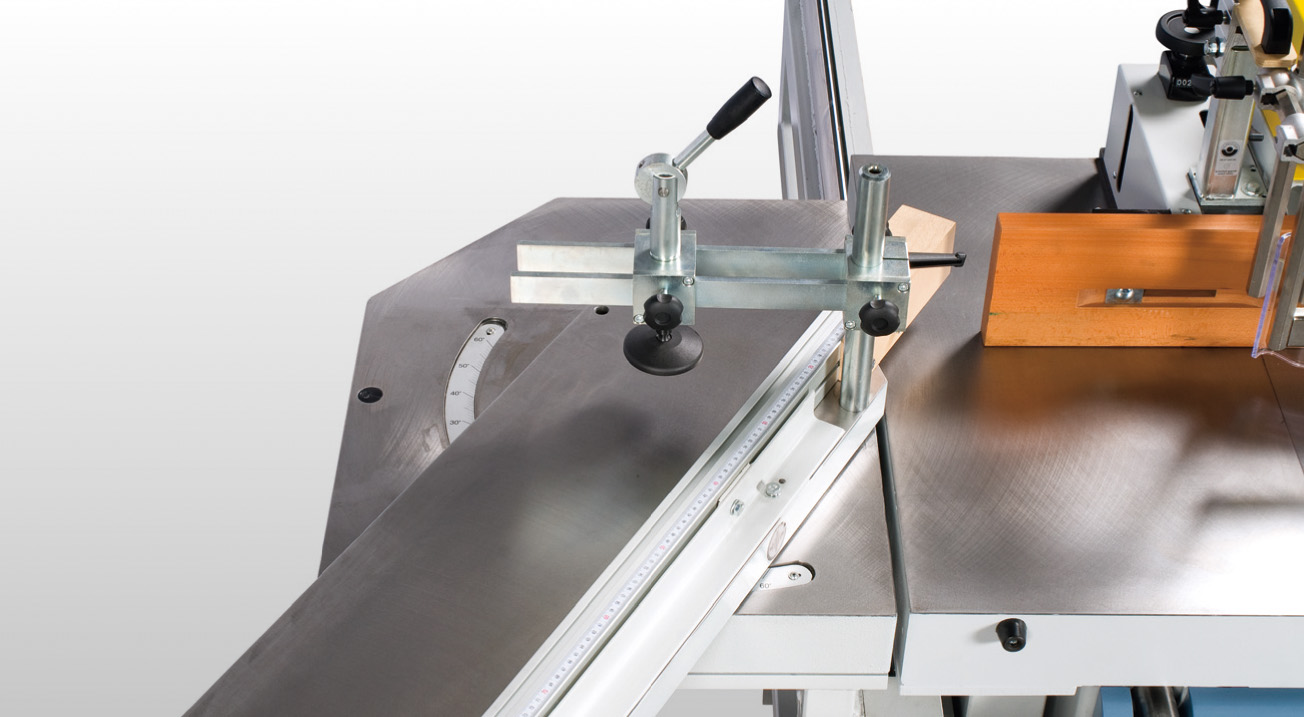

- Поворотная шипорезная каретка с возможностью различных регулировок.
- При двухстороннем удлинении стола общая длина стола 2 500 мм.
- Выдвижной сектор стола для быстрой смены инструмента.
- Великолепное решение для профилирования и нарезки шипов.
- Неоспоримое преимущество для любого предприятия – приемлемая цена.
- Этот чешский фрезерный станок имеет надежную конструкцию.
Деревообрабатывающий станок FS550 поставляется готовым к работе. Требуется лишь снять упаковку. Выбрать правильное место в технологической цепочке мастерской или предприятия. Установка станка на ровную поверхность (подготовка фундамента не требуется) и подключение к электросети. Оператор устанавливает режущий инструмент, не входящий в комплект поставки станка, и можно приступать к работе.
Как выбрать фрезерный станок? Первое – определить кокой материал подлежит обработке, профилирование или нарезка шипов, величина фрезерования, высота обработки…
- В базовой комплектации станок фрезерный FS550 имеет двигатель 7,5 кВт. Его можно заменить двигателем 9,2 кВт. Это эффективно при глубоком профилировании и фрезеровании массива твердых пород и обработке массива мягких пород на больших скоростях и т.д.
- Удлинение рабочего стола справа и слева, передние расширение применяется для профилирования длинных заготовок и применяется в оконном и дверном производстве.
- Шипорезная каретка CV6 весьма полезна для получения шипов различных типоразмеров. Комплектация станка фрезерного с удлинением стола правое, с шипорезной кареткой CV6 и передним расширение стола оптимально для производства Евроокна.

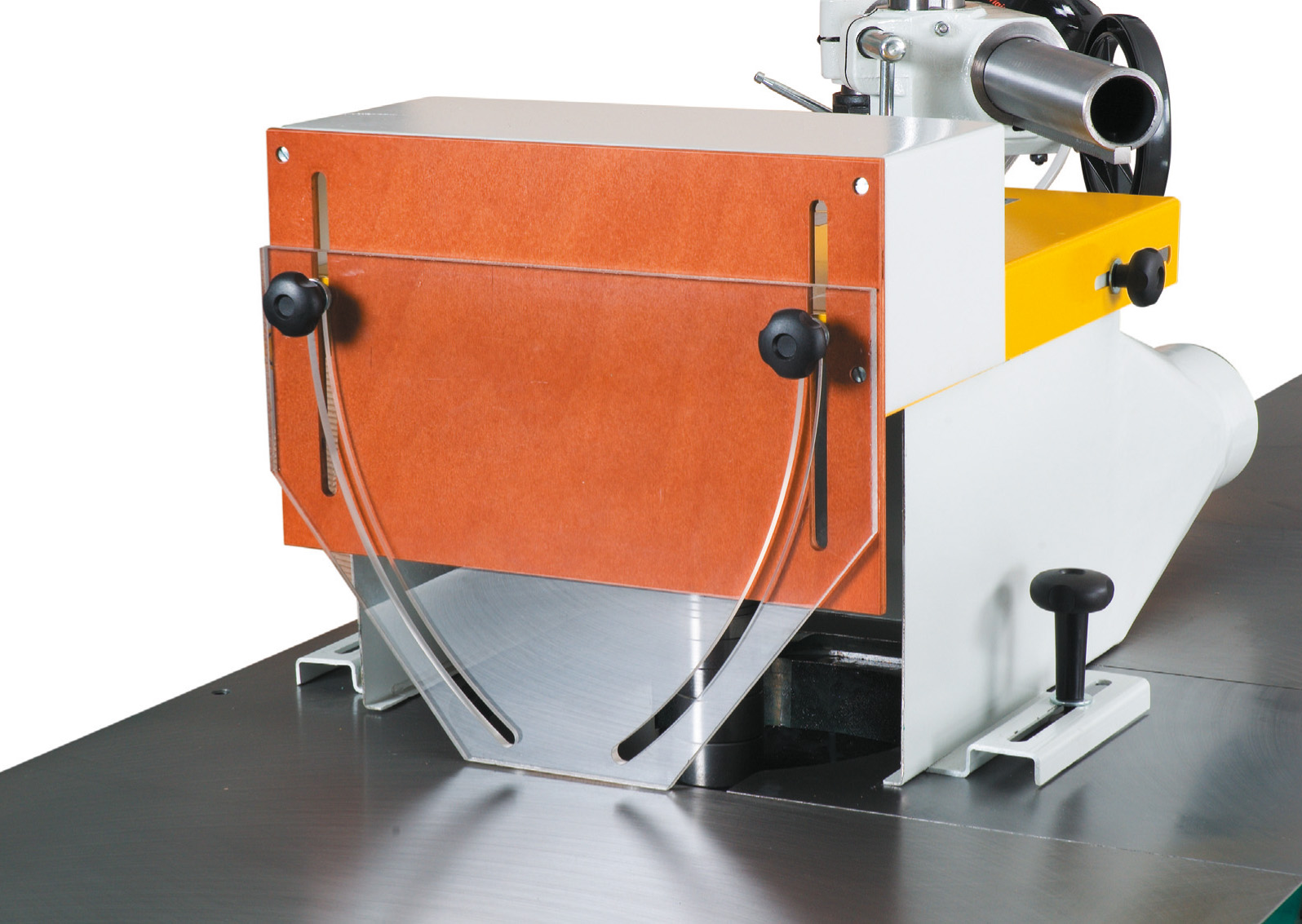

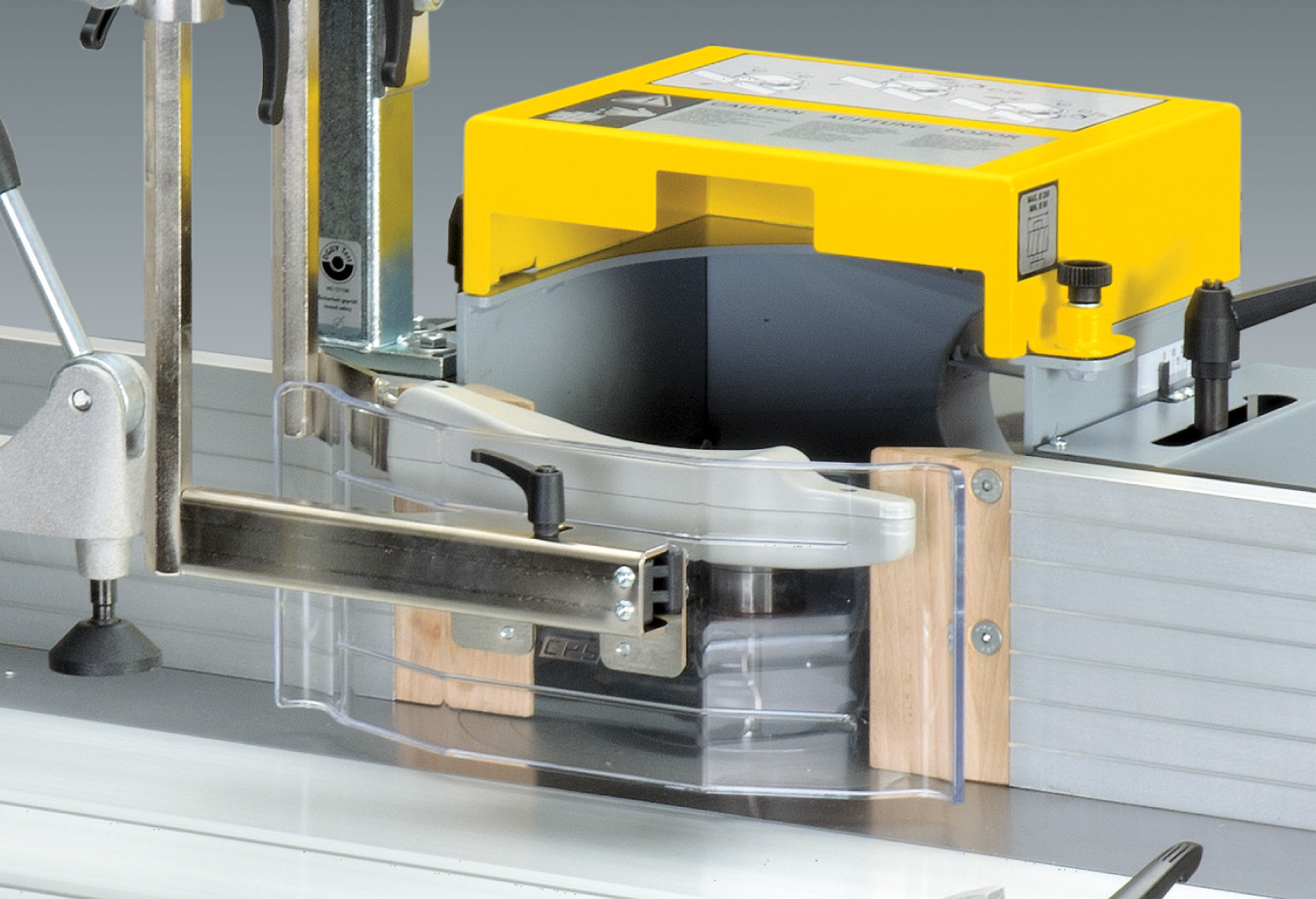

- Шипорезный кожух необходимое приспособление для нарезки шипов.

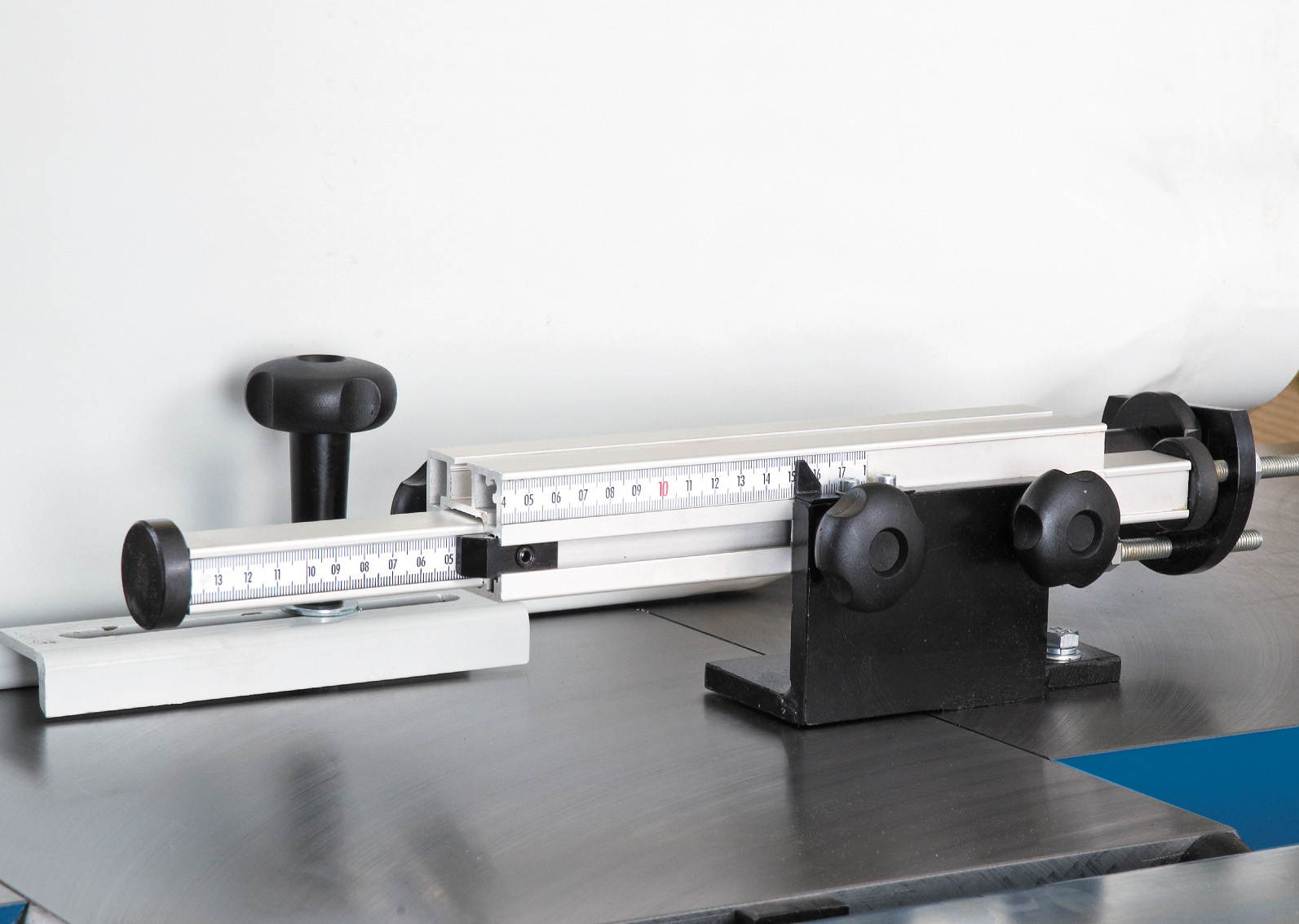

- Револьверный упор выставления глубины для зарезки шипов позволяет быстро производить перенастройку фрезерного станка FS550 с обработки одного размера шипа на другой.

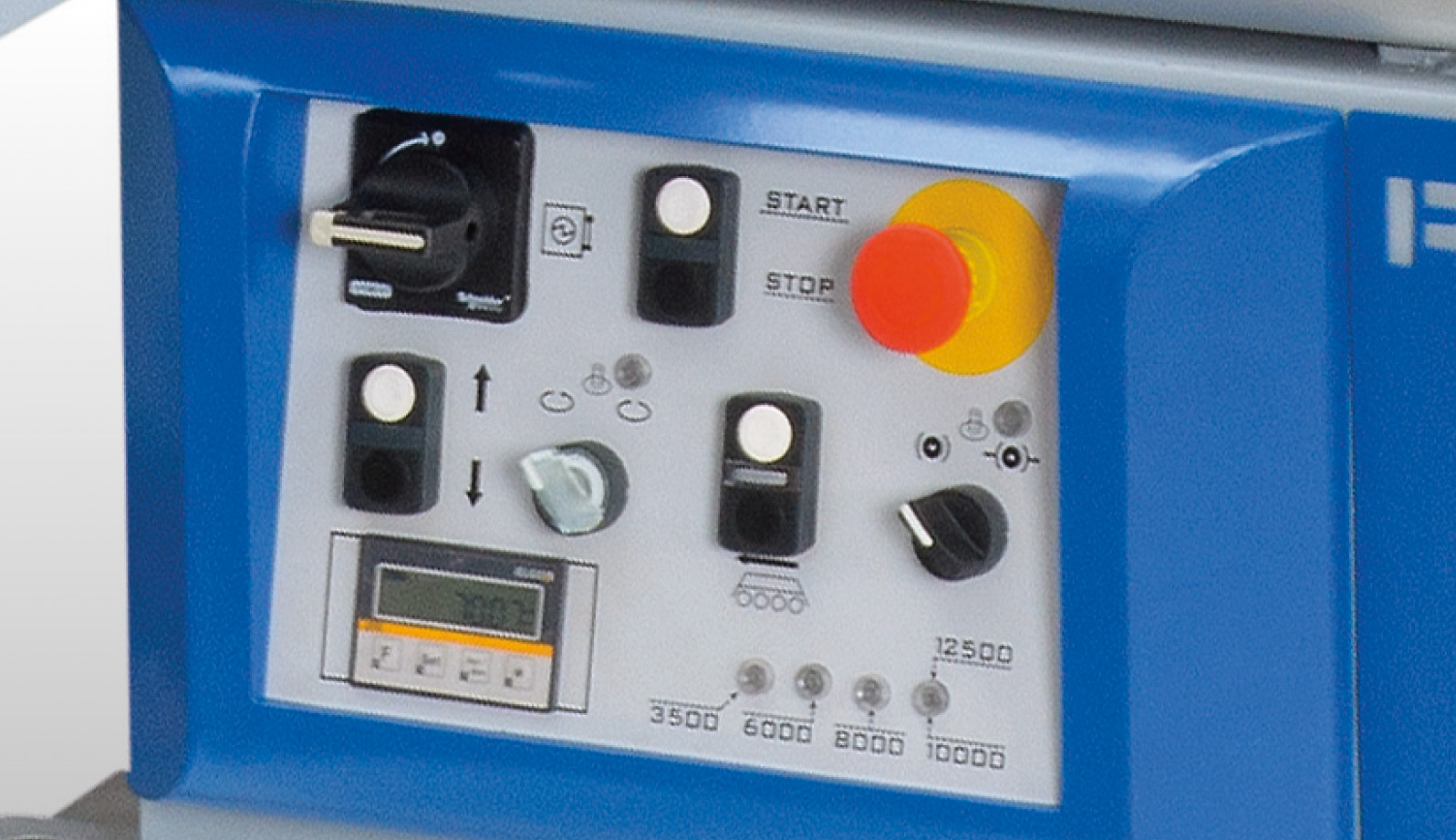

- Навесная панель управления – оптимальное решение при обкатке рамных изделий в сборе, таких как окно или дверь.
